PHV Serie
■ Bis zu 4000V peak
■ 100:1, 1000:1 Modelle
■ 50MΩ Eingangsimpedanz
■ Austauschbare Federspitze
■ Viel Zubehör für indiviuelle Kontaktierungsmöglichkeiten
■ Universeller Einsatz durch BNC-Anschluss
■ Ausgangsterminatierung 1MΩ AC/DC
■ Kompensationsbereich 10pF bis 25pF

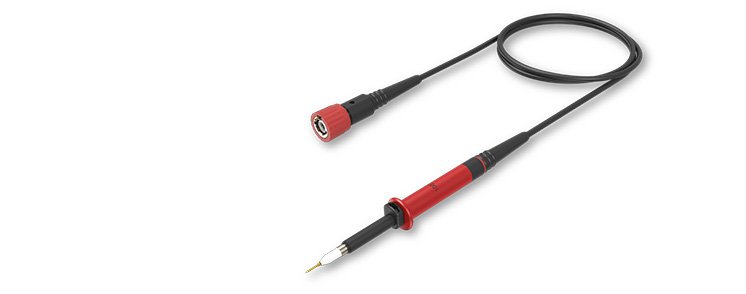

PHV 1000/2000, 1kV CAT II, 400MHz
Die passiven Hochspannungstastköpfe der Serie PHV von PMK verfügen über BNC-Ausgangsbuchsen für den universellen Einsatz im Labor mit jedem 1MΩ-Eingang-Oszilloskop und haben einen Kompensationsbereich von 10pF bis 25pF.
Die individuelle und signaltreue Kontaktierung bei verschiedenen Anwendungen wird durch die austauschbare Federspitze und eine Vielzahl von Kontaktierungszubehör für hohe Spannungen gewährleistet.
Die passiven Hochspannungstastköpfe PHV von PMK sind in verschiedenen Konfigurationen erhältlich, mit und ohne intelligente Auslesefunktion (Read-out) sowie mit und ohne zusätzliche Aufbewahrungsbox (C). Das optionale Read-out (RO) ermöglicht die intelligente Kommunikation mit dem Oszilloskop für eine automatische Skalierung auf dem Oszilloskop-Display. Die voll ausgestatteten Modelle mit intelligenter Auslesefunktion und zusätzlicher Aufbewahrungsbox haben die Endung -C-RO.
Alle Tastköpfe werden am Ende der Produktion kalibriert. Das Werkskalibrierzertifikat ist optional.
Zubehör
2000V Peak
| Bild | Merkzettel | Artikel | Teilung | Bandbreite (-3dB) | Eingangs- impedanz | Anstiegszeit | Kabellänge |
|---|---|---|---|---|---|---|---|
860-622-B00 PHV 1000 | 100:1 | 400 MHz | 50 MΩ / 7,5 pF | 900 ps | 2 m | ||
86C-622-B00 PHV 1000 C | 100:1 | 400 MHz | 50 MΩ / 7,5 pF | 900 ps | 2 m | ||
860-622-B02 PHV 1000-RO | 100:1 | 400 MHz | 50 MΩ / 7,5 pF | 900 ps | 2 m | ||
86C-622-B02 PHV 1000 C-RO | 100:1 | 400 MHz | 50 MΩ / 7,5 pF | 900 ps | 2 m | ||
860-623-B00 PHV 1000-3 | 100:1 | 250 MHz | 50 MΩ / 7,5 pF | 1,4 ns | 3 m | ||
86C-623-B00 PHV 1000-3 C | 100:1 | 250 MHz | 50 MΩ / 7,5 pF | 1,4 ns | 3 m | ||

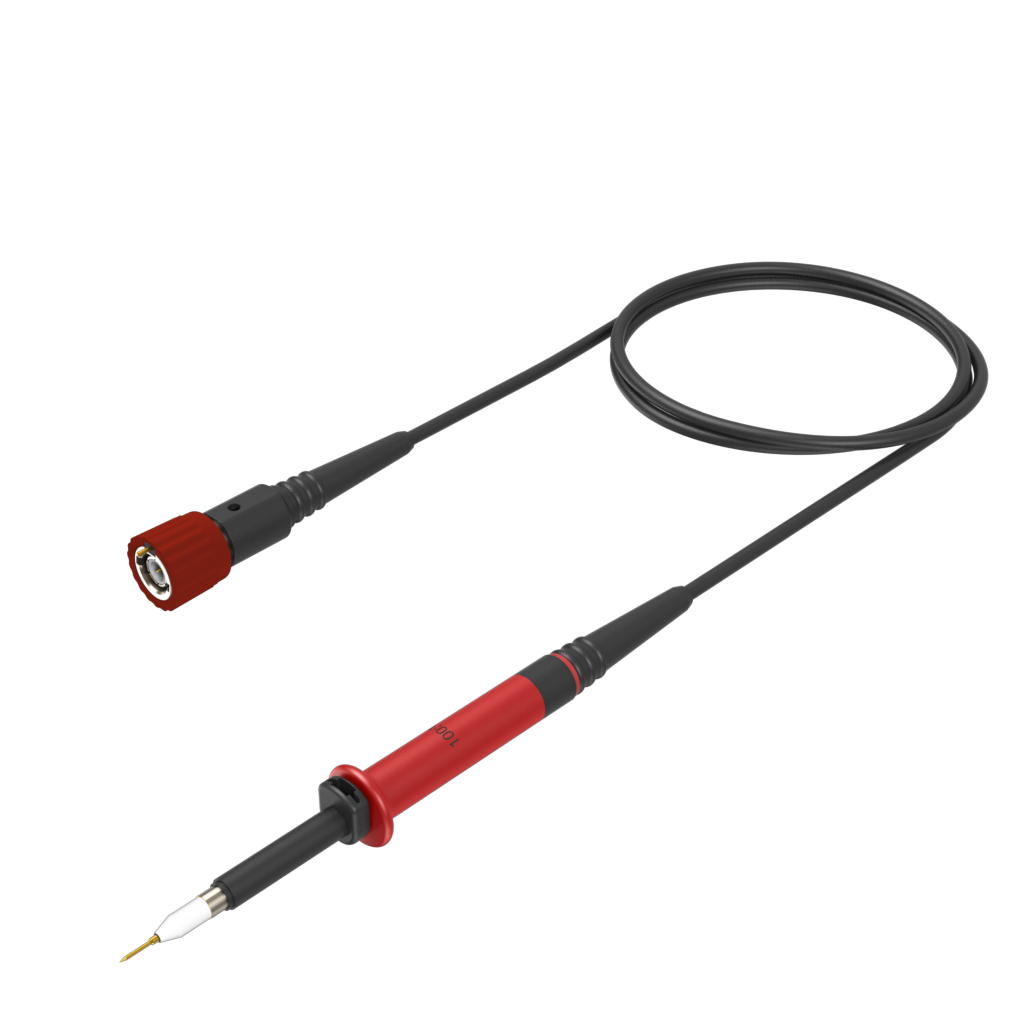

860-623-B02 PHV 1000-3-RO | 100:1 | 250 MHz | 50 MΩ / 7,5 pF | 1,4 ns | 3 m | ||
86C-623-B02 PHV 1000-3 C-RO | 100:1 | 250 MHz | 50 MΩ / 7,5 pF | 1,4 ns | 3 m | ||
860-625-B00 PHV 1000-5 | 100:1 | 120 MHz | 50 MΩ / 9,5 pF | 2,4 ns | 5 m | ||
86C-625-B00 PHV 1000-5 C | 100:1 | 120 MHz | 50 MΩ / 9,5 pF | 2,4 ns | 5 m | ||
860-625-B02 PHV 1000-5-RO | 100:1 | 120 MHz | 50 MΩ / 9,5 pF | 2,4 ns | 5 m | ||
86C-625-B02 PHV 1000-5 C-RO | 100:1 | 120 MHz | 50 MΩ / 9,5 pF | 2,4 ns | 5 m |
4000V Peak
| Bild | Merkzettel | Artikel | Teilung | Bandbreite (-3dB) | Eingangs- impedanz | Anstiegszeit | Kabellänge |
|---|---|---|---|---|---|---|---|
870-622-A00 PHV 2000 | 100:1 | 400 MHz | 50 MΩ / 7,5 pF | 900 ps | 2 m | ||
87C-622-A00 PHV 2000 C | 100:1 | 400 MHz | 50 MΩ / 7,5 pF | 900 ps | 2 m | ||
870-622-A02 PHV 2000-RO | 100:1 | 400 MHz | 50 MΩ / 7,5 pF | 900 ps | 2 m | ||
87C-622-A02 PHV 2000 C-RO | 100:1 | 400 MHz | 50 MΩ / 7,5 pF | 900 ps | 2 m | ||
870-623-A00 PHV 2000-3 | 100:1 | 250 MHz | 50 MΩ / 7,5 pF | 1,4 ns | 3 m | ||
87C-623-A00 PHV 2000-3 C | 100:1 | 250 MHz | 50 MΩ / 7,5 pF | 1,4 ns | 3 m | ||
870-623-A02 PHV 2000-3-RO | 100:1 | 250 MHz | 50 MΩ / 7,5 pF | 1,4 ns | 3 m | ||
87C-623-A02 PHV 2000-3 C-RO | 100:1 | 250 MHz | 50 MΩ / 7,5 pF | 1,4 ns | 3 m | ||
870-625-A00 PHV 2000-5 | 100:1 | 120 MHz | 50 MΩ / 9,5 pF | 2,4 ns | 5 m | ||
87C-625-A00 PHV 2000-5 C | 100:1 | 120 MHz | 50 MΩ / 9,5 pF | 2,4 ns | 5 m | ||
870-625-A02 PHV 2000-5-RO | 100:1 | 120 MHz | 50 MΩ / 9,5 pF | 2,4 ns | 5 m | ||
87C-625-A02 PHV 2000-5 C-RO | 100:1 | 120 MHz | 50 MΩ / 9,5 pF | 2,4 ns | 5 m | ||
870-722-A00 PHVS 2000 | 1000:1 | 400 MHz | 50 MΩ / 7,5 pF | 900 ps | 2 m | ||
87C-722-A00 PHVS 2000 C | 1000:1 | 400 MHz | 50 MΩ / 7,5 pF | 900 ps | 2 m | ||
870-722-A03 PHVS 2000-RO | 1000:1 | 400 MHz | 50 MΩ / 7,5 pF | 900 ps | 2 m | ||
87C-722-A03 PHVS 2000 C-RO | 1000:1 | 400 MHz | 50 MΩ / 7,5 pF | 900 ps | 2 m | ||
870-723-A00 PHVS 2000-3 | 1000:1 | 250 MHz | 50 MΩ / 7,5 pF | 1,4 ns | 3 m | ||
87C-723-A00 PHVS 2000-3 C | 1000:1 | 250 MHz | 50 MΩ / 7,5 pF | 1,4 ns | 3 m | ||
870-723-A03 PHVS 2000-3-RO | 1000:1 | 250 MHz | 50 MΩ / 7,5 pF | 1,4 ns | 3 m | ||
87C-723-A03 PHVS 2000-3 C-RO | 1000:1 | 250 MHz | 50 MΩ / 7,5 pF | 1,4 ns | 3 m | ||
870-725-A00 PHVS 2000-5 | 1000:1 | 120 MHz | 50 MΩ / 9,5 pF | 2,4 ns | 5 m | ||
87C-725-A00 PHVS 2000-5 C | 1000:1 | 120 MHz | 50 MΩ / 9,5 pF | 2,4 ns | 5 m | ||
870-725-A03 PHVS 2000-5-RO | 1000:1 | 120 MHz | 50 MΩ / 9,5 pF | 2,4 ns | 5 m | ||
87C-725-A03 PHVS 2000-5 C-RO | 1000:1 | 120 MHz | 50 MΩ / 9,5 pF | 2,4 ns | 5 m |
