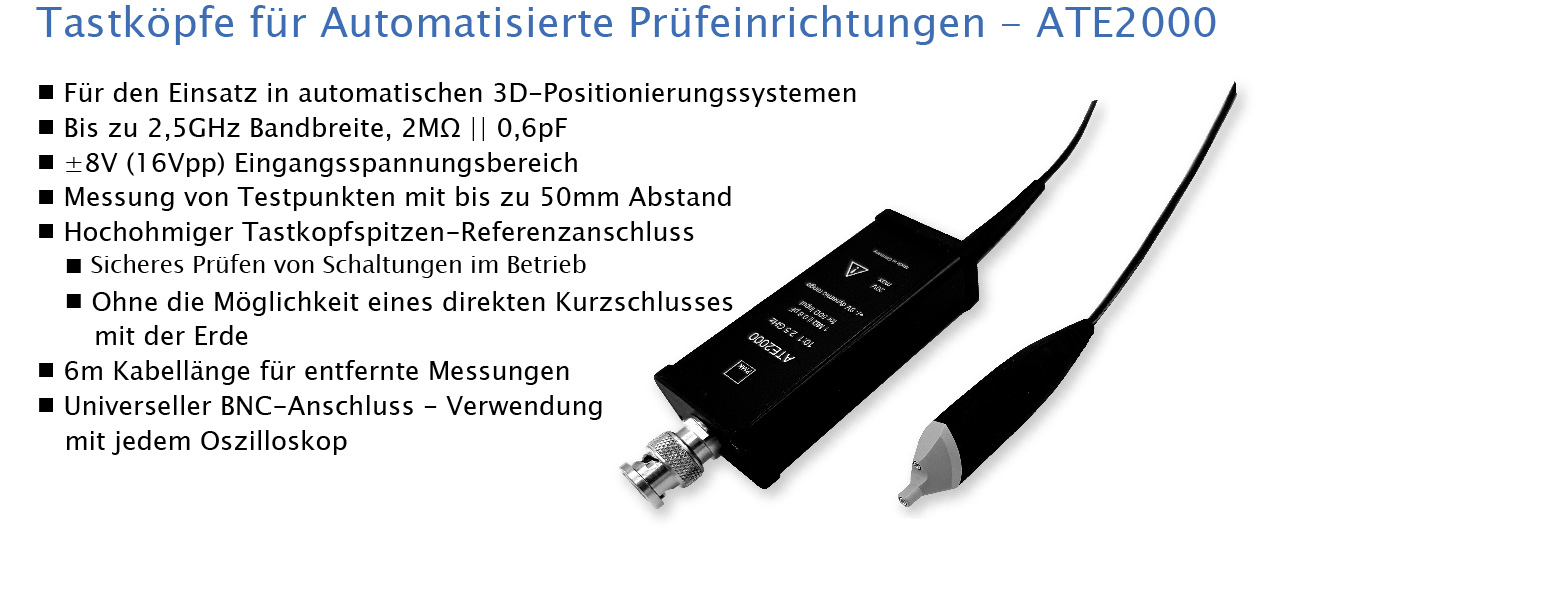

ATE2000, bis 2,5GHz, ±8V, 6m

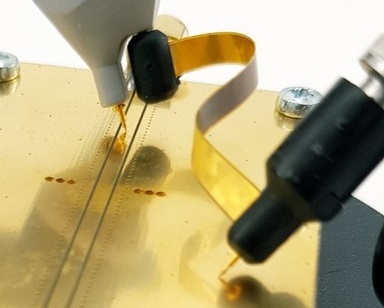

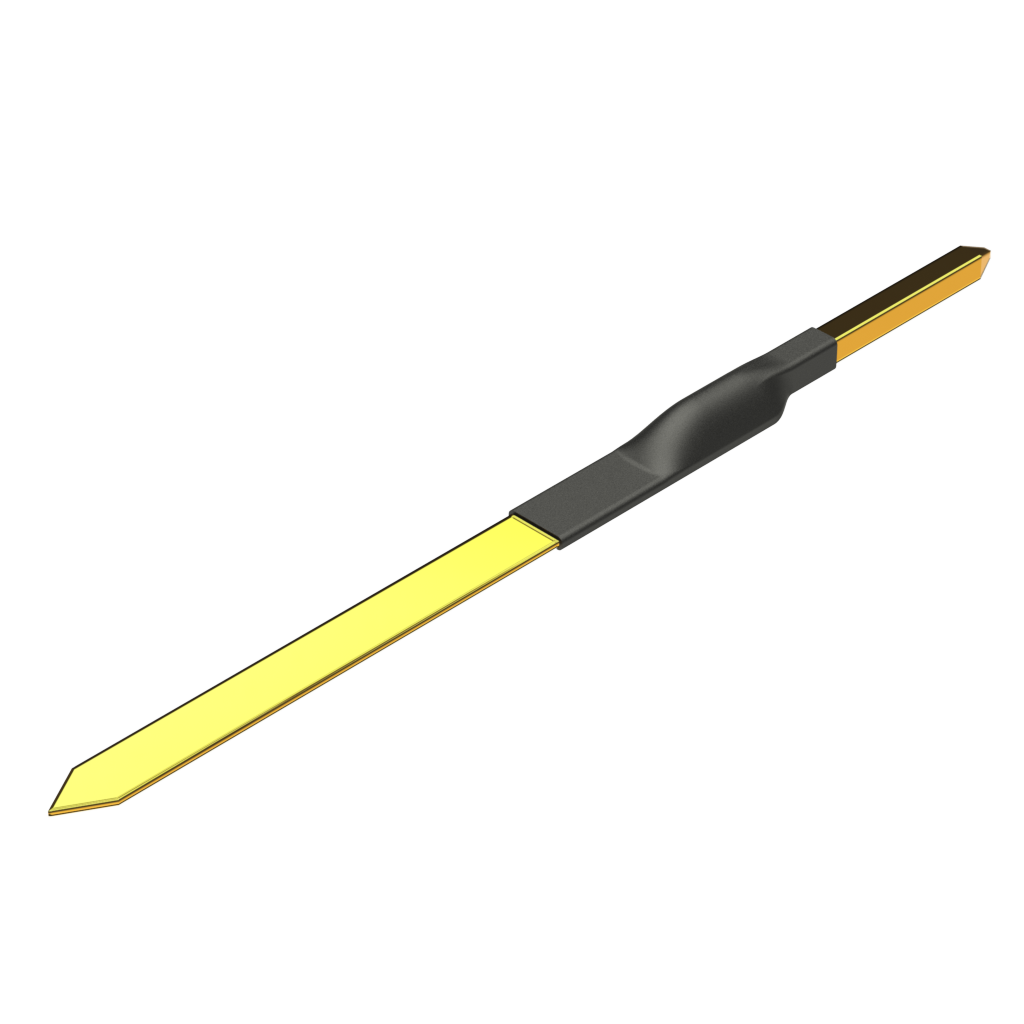

Der aktive Tastkopf ATE2000 mit einer Bandbreite von bis zu 2,5GHz und einer Kabellänge von 6m ermöglicht den Einsatz bei dynamischen In-Circuit-Messungen in der automatisierten Testumgebung (ATE). ATE2000 ist speziell für den Einsatz in automatisierten 3D-Positionierungssystemen (zum Patent angemeldet), z.B. Flying Probern oder anderen XYZ-Positionierungssystemen, konzipiert. Das flexible Zubehör für die Referenzverbindungsleitung gewährleistet wiederholbare Messungen mit hoher Bandbreite (>1GHz) zwischen Testpunkten, die bis zu 50mm voneinander entfernt sind, und das bei bester Signaltreue. Der große dynamische Eingangsspannungsbereich von ±8V, die Bandbreite von bis zu 2,5GHz und die hohe Eingangsimpedanz von 2MΩ//0,6pF machen den ATE2000 zu einer vielseitigen Tastkopf-Lösung für verschiedene Anwendungen, wie z.B. die automatisierte Fehleranalyse und Fehlersuche in Servicezentren für elektronische Geräte oder das Testen von sicherheitsrelevanter Elektronik, z.B. in autonomen Flug- und Fahranwendungen. Die universelle BNC-Schnittstelle des Tastkopfes ist mit Oszilloskopen mit 50Ω Eingangsimpedanz kompatibel. Das 6 m lange Kabel des ATE2000 ermöglicht die Messung an abgelegenen, schwer zugänglichen Messpunkten.​

​​​

Im Gegensatz zu anderen massebezogenen Tastköpfen ist der ATE2000 mit einem hochohmigen 1MΩ-Referenzanschluss für die Tastkopfspitze ausgestattet, der die sichere Prüfung eines stromführenden Schaltung ermöglicht, ohne die Möglichkeit, den Testpunkt direkt mit der Erde kurzzuschließen und den Prüfling zu beschädigen.​

​

Der Offset des ATE2000 kann über eine externe Schnittstelle eingestellt werden. Die "PMK Probe Control" bietet dem Benutzer die Möglichkeit, die Tastköpfe über einen Computer fernzusteuern, und stellt dem Benutzer eine grafische Benutzeroberfläche zur Verfügung. Die Software ist kostenfrei und im Lieferumfang der PMK-Netzteile PS-02 und PS-03 enthalten, die für die Stromversorgung der Tastköpfe erforderlich sind. Die Netzteile PS-02 und PS-03 verfügen über eine USB-Schnittstelle sowie optional über eine LAN-Schnittstelle. Das neue AP-01, ein 1-Kanal-Akku-Netzteil, bietet einen tragbaren und isolierten Betrieb von mehr als 8 Stunden, was dem Benutzer die Flexibilität gibt, die Tastköpfe dort einzusetzen, wo sie benötigt werden. Das AP-01 versorgt nur die Sonde mit Strom, ohne eine Software-Fernsteuerung. ​

​

Laden Sie "PMK Probe Control" hier herunter: Probe Control

Zudem steht als Programmierschnittstelle zur Steuerung von aktiven PMK Tastköpfen das Python-Paket "Pmk-probes" zur Verfügung. Installationsanleitung, Beispiele und Dokumentation finden sie hier:

https://pmk-probes.readthedocs.io/en/latest/

​

ISO17025-Kalibrierung bei Auslieferung oder als Re-Kalibrierung auf Anfrage möglich.

Das erforderliche Netzteil ist nicht im Lieferumfang enthalten. Bitte prüfen Sie die Auswahl an Netzteilen unten. Wenn Sie nicht vorhandenes Zubehör benötigen, kontaktieren Sie uns via sales@pmk.de.
