FireFly®, 1,5GHz, >180dB CMRR, ±60kV​

Der optisch isolierte Hochspannungstastkopf FireFly® ist die neue branchenweit führende Lösung um  Differenzsignale mit hoher Bandbreite bei großen Gleichtaktspannungen bei einer extrem hohen Gleichtaktunterdrückung über die gesamte Bandbreite genau aufzulösen. Mit einer erstklassigen Bandbreite von >1,5 GHz, einem weiten differentiellen Eingangsspannungsbereich, einem unerreichten CMRR von bis zu >180dB (1 Milliarde zu 1 Unterdrückung) und einem 60kV Gleichtakt ist der FireFly® die ideale Messlösung für die Charakterisierung von GaN- und SiC-Bauelementen und die Design-Entwicklung auf Systemebene.  ​

​

PMKs neue optisch isolierte Schnittstelle und das einzigartige kompakte, abgewinkelte Messkopfdesign sind die Hauptmerkmale, die den FireFly® von anderen Lösungen auf dem Markt abheben. Sie ermöglichen sehr stabile und genaue Messungen über einen großen Temperaturbereich und einen einfachen Zugang zu den Messpunkten auf engstem Raum.  ​

​

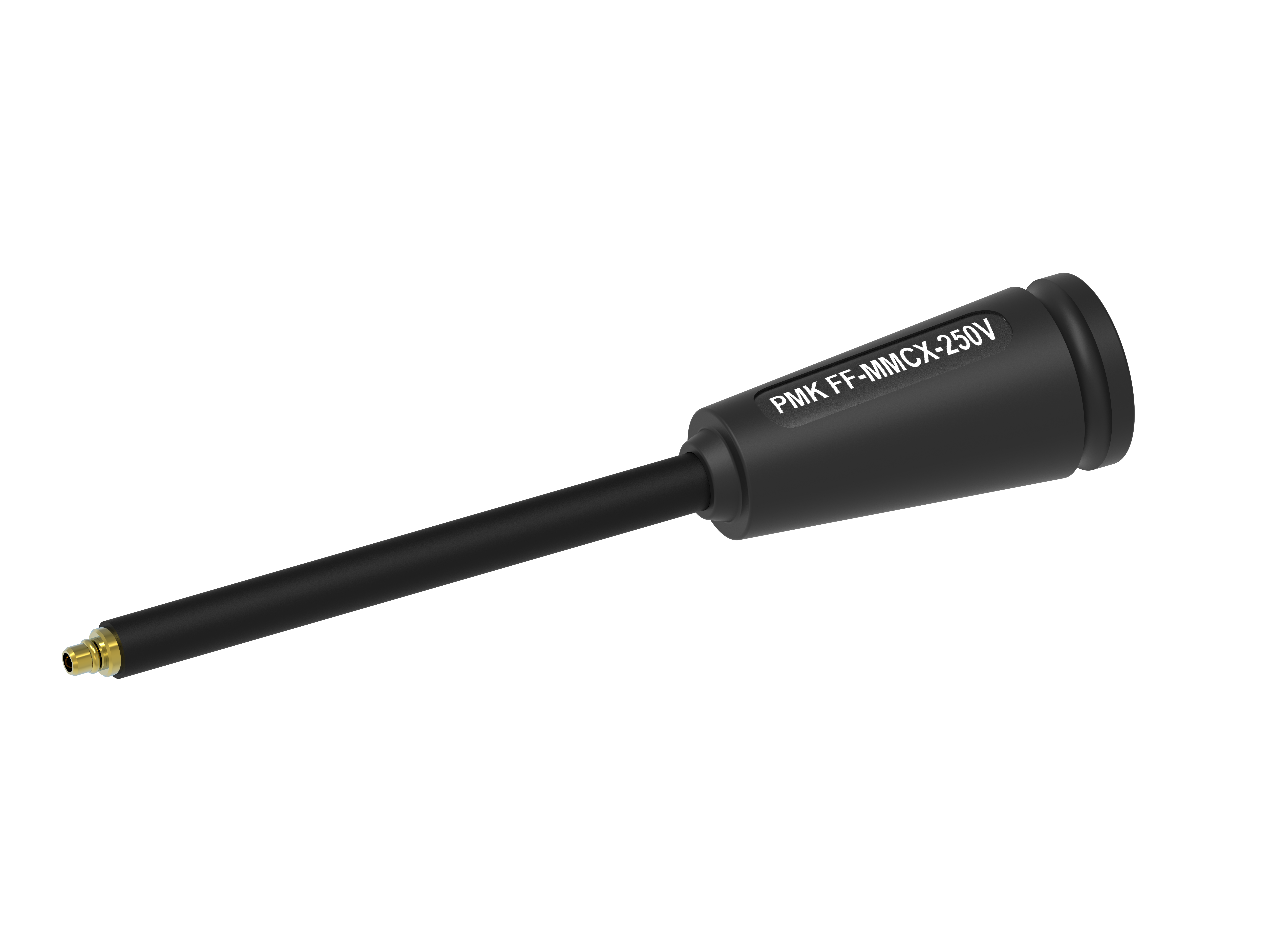

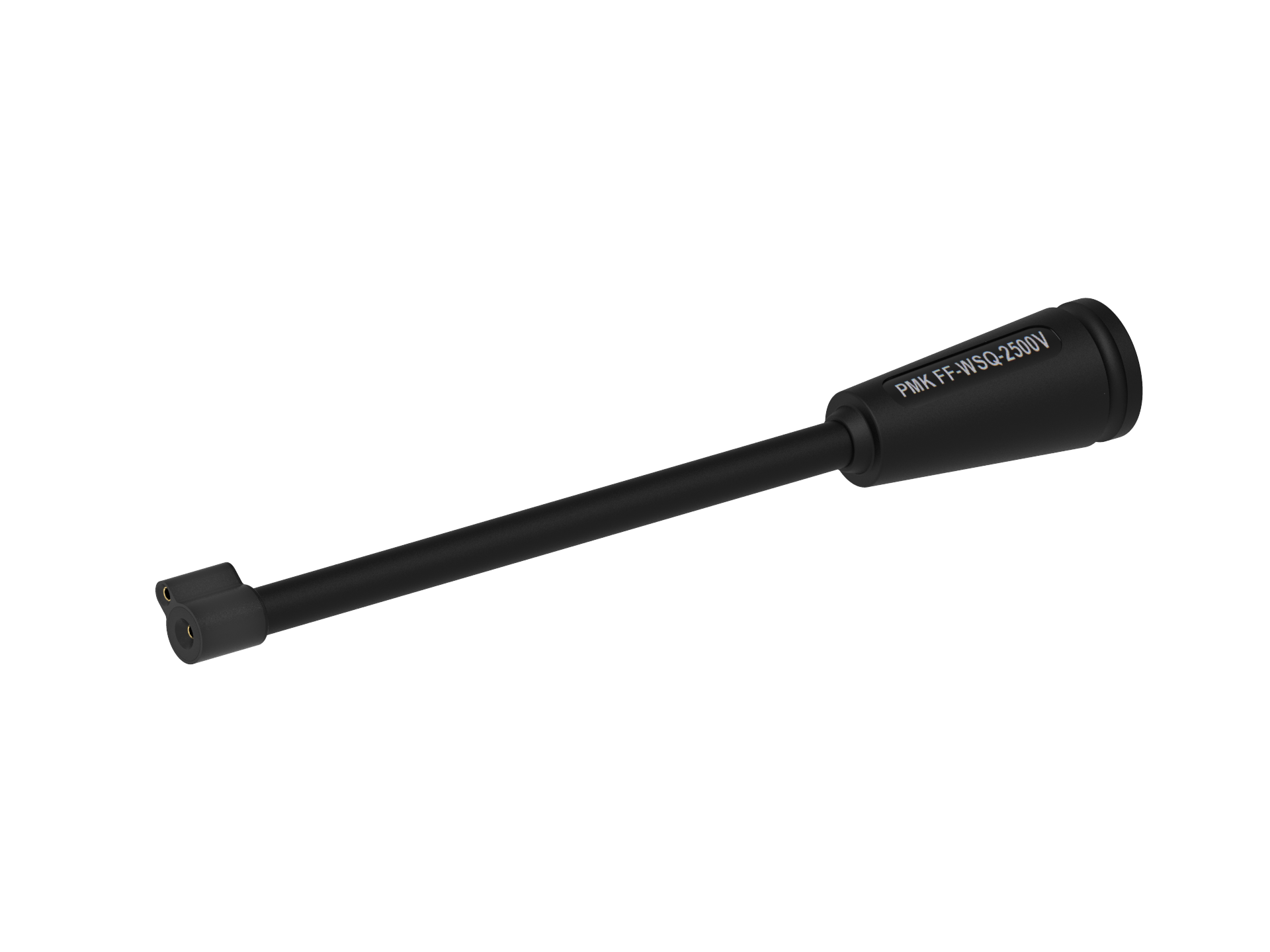

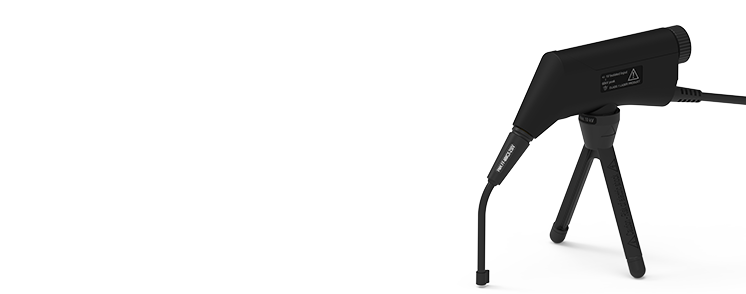

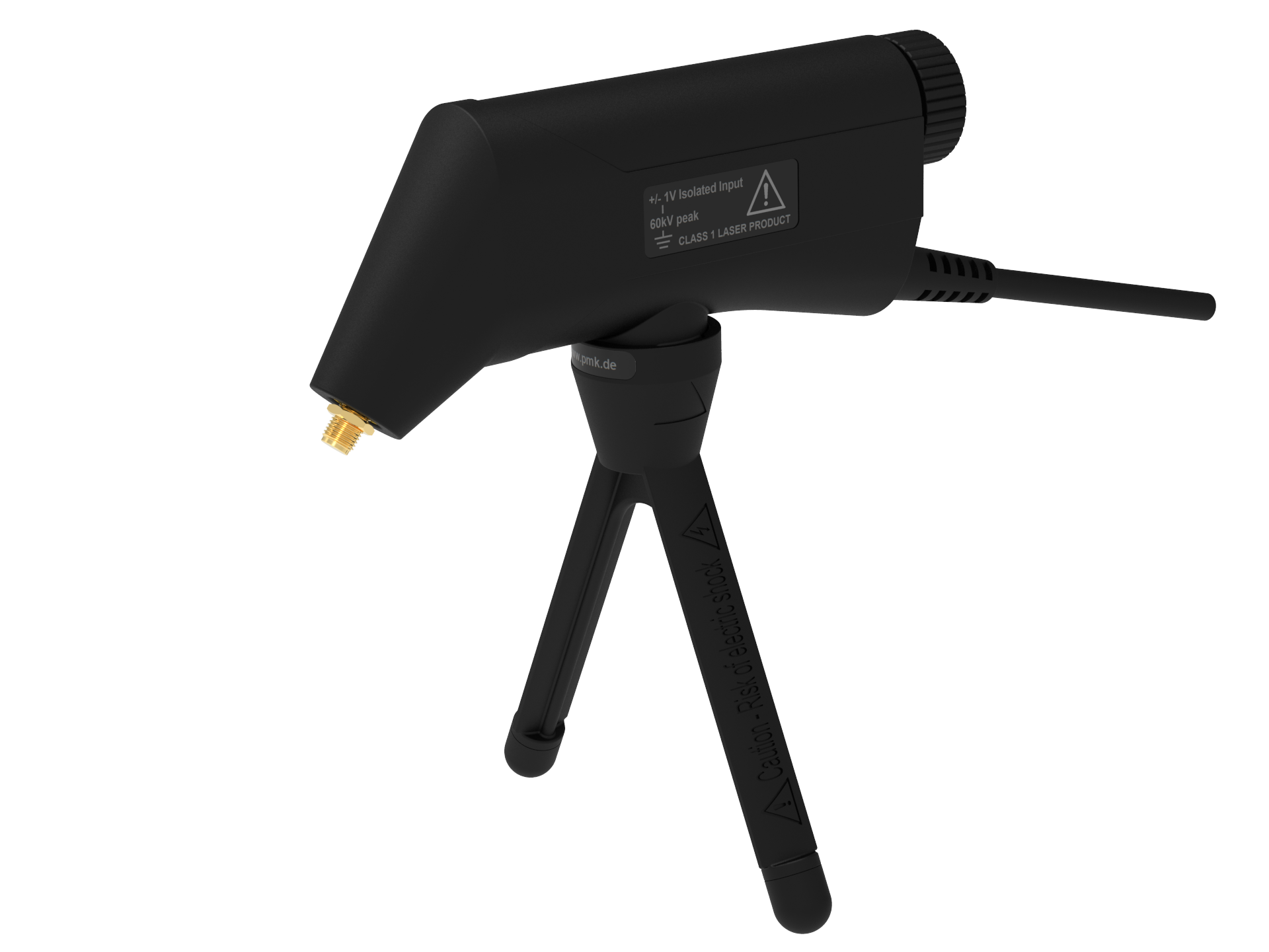

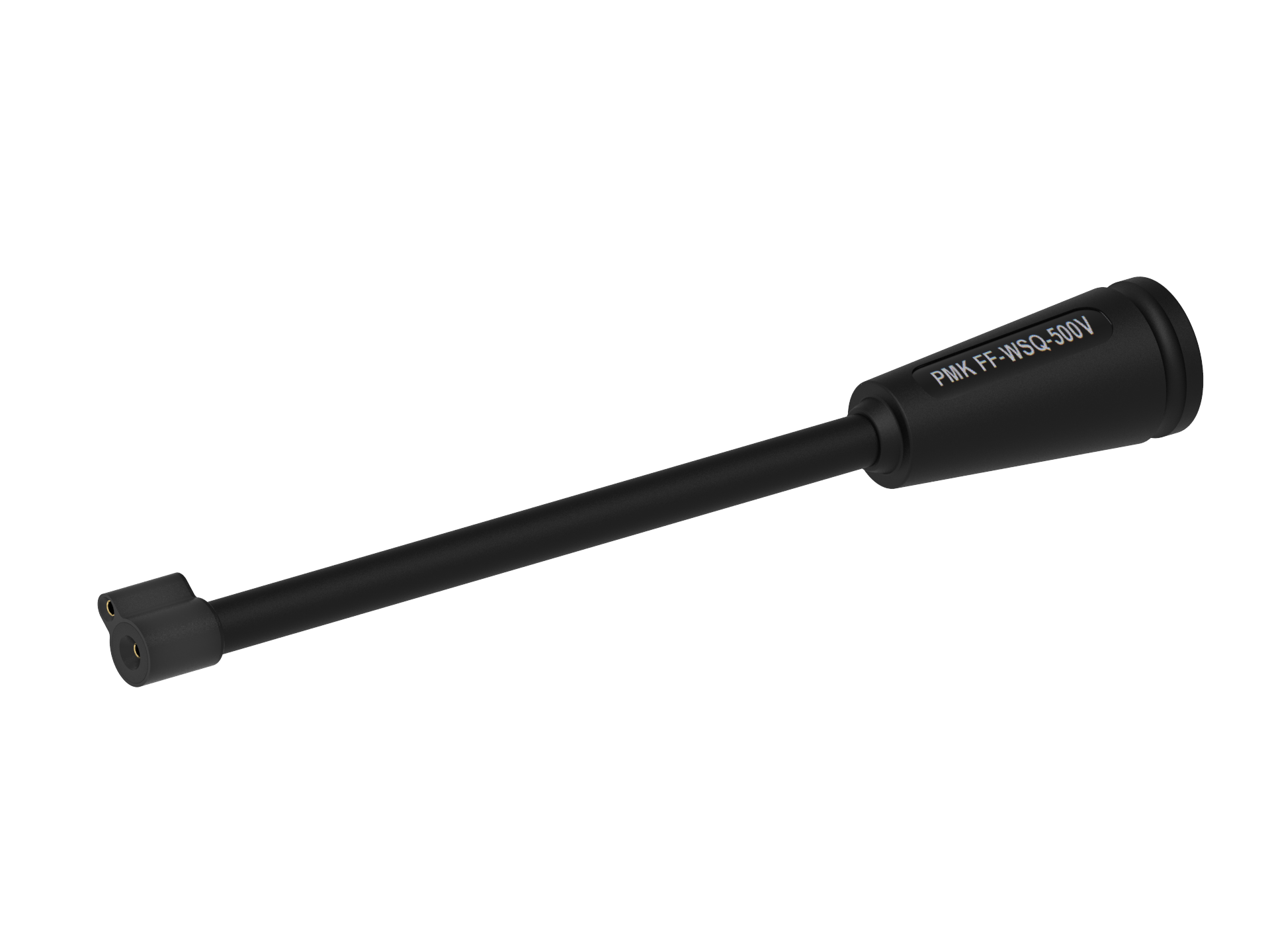

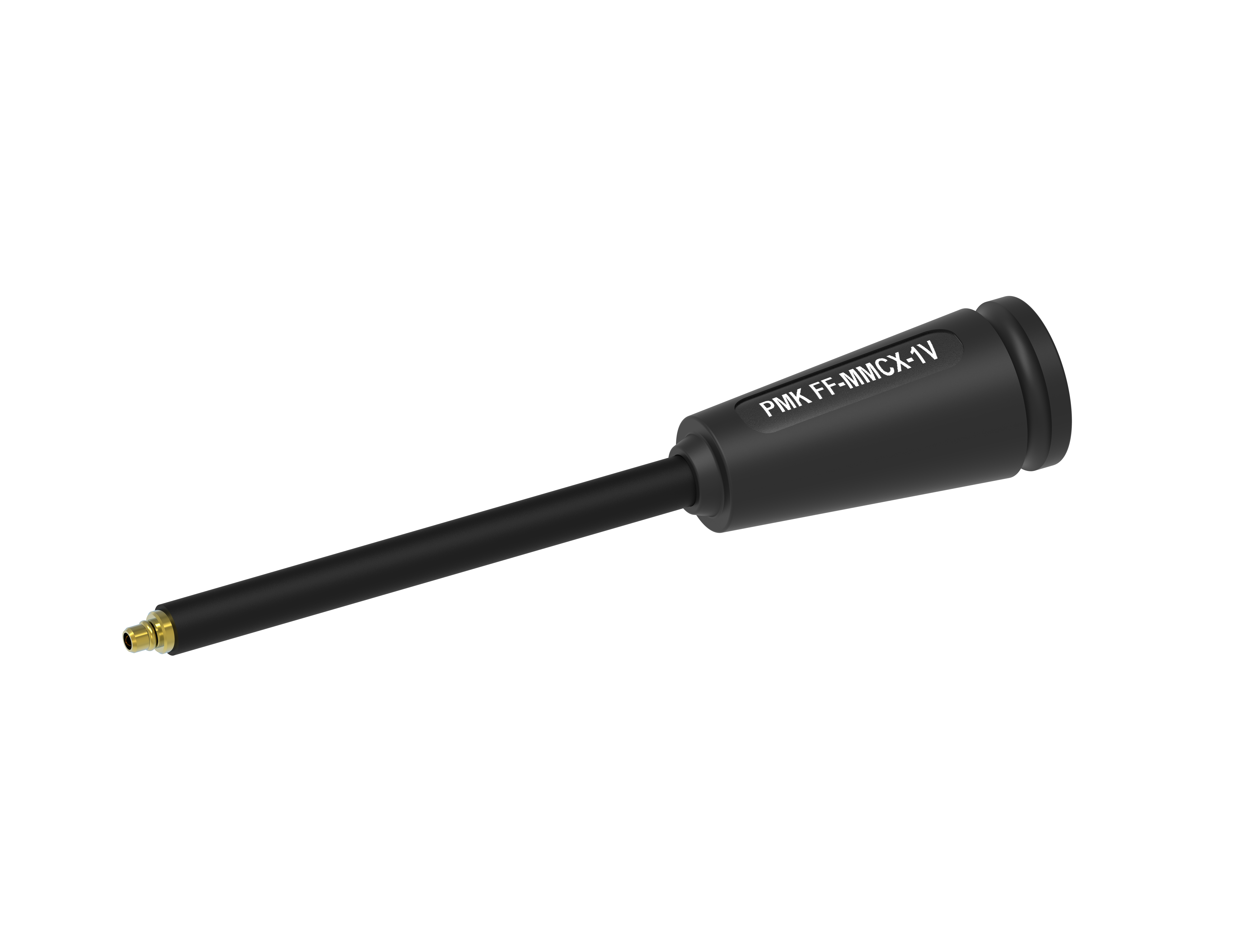

Das kompakte, abgewinkelte Tastkopfdesign ermöglicht die Verwendung kürzerer Tastkopfspitzenkabel, was zu Messungen mit höherer Signaltreue und geringerer Beanspruchung des Messpunkts führt. FireFly's® große Auswahl an  Anschlüssen für die Tastkopfspitzen und Zubehör  biete eine zuverlässige, störungsfreie und hochwertige Verbindung zu den Messpunkten.  Durch die Verwendung des Industriestandards MMCX und quadratischer Pins kann FireFly® leicht an Testboards angeschlossen werden, die bereits mit diesen Testpunkten entworfen wurden.​

Wie alle PMK Tastköpfe verfügt FireFly® über einen universellen BNC-Ausgangsanschluss und ist mit jedem Oszilloskop mit einer Eingangsimpedanz von 50Ω oder 1MΩ und einem 50Ω-Durchführungsanschluss kompatibel, so dass FireFly® mit jedem Oszilloskop im Labor verwendet werden kann.

Für zeitkorrelierte Messungen wird die individuelle Laufzeitverzögerung jedes Tastkopfes gemessen und auf dem Tastkopf-Typenschild ausgewiesen.   ​

Der Sensorkopf des FireFly® wird von einer leicht auswechselbaren, wieder aufladbaren, dem Industriestandard entsprechenden 18650er-Batterie versorgt, die einen Dauerbetrieb von bis zu 30 Stunden bei Raumtemperatur ermöglicht.

Die Interface-Box wird über das jeweils benötigte PMK-Netzteil versorgt. Die 2-Kanal-Netzteile PS2 und 4-Kanal-Netzteile PS3 verfügen alle über Fernsteuerungsmöglichkeiten und damit über eine USB-Schnittstelle und eine optionale zusätzliche LAN-Schnittstelle. Als Alternative für den flexiblen Einsatz bietet das 1-Kanal-Akku-Netzteil AP-01 einen tragbaren und isolierten Betrieb von mehr als 8 Stunden, hat aber keine Software-Fernsteuerung.

Der Offset der FireFly® Serie kann über eine externe Schnittstelle eingestellt werden.

Ein entsprechendes PMK Netzteil ist erforderlich. Diese sind mit einer USB-Schnittstelle und optional mit LAN-Schnittstelle erhältlich. Eine Fernsteuerung des Tastkopfes wird durch das Netzteil ermöglicht.

Der genaue Funktionsumfang der Tastköpfe wird auf der unten verlinkten Seite zur jeweiligen Softwarelösung beschrieben.

Es stehen mehrere Softwarelösungen zur Fernsteuerung von PMK-Produkten zur Verfügung: Remote control

Eine ISO17025-Kalibrierung bei Auslieferung oder als Rekalibrierung ist auf Anfrage möglich.
