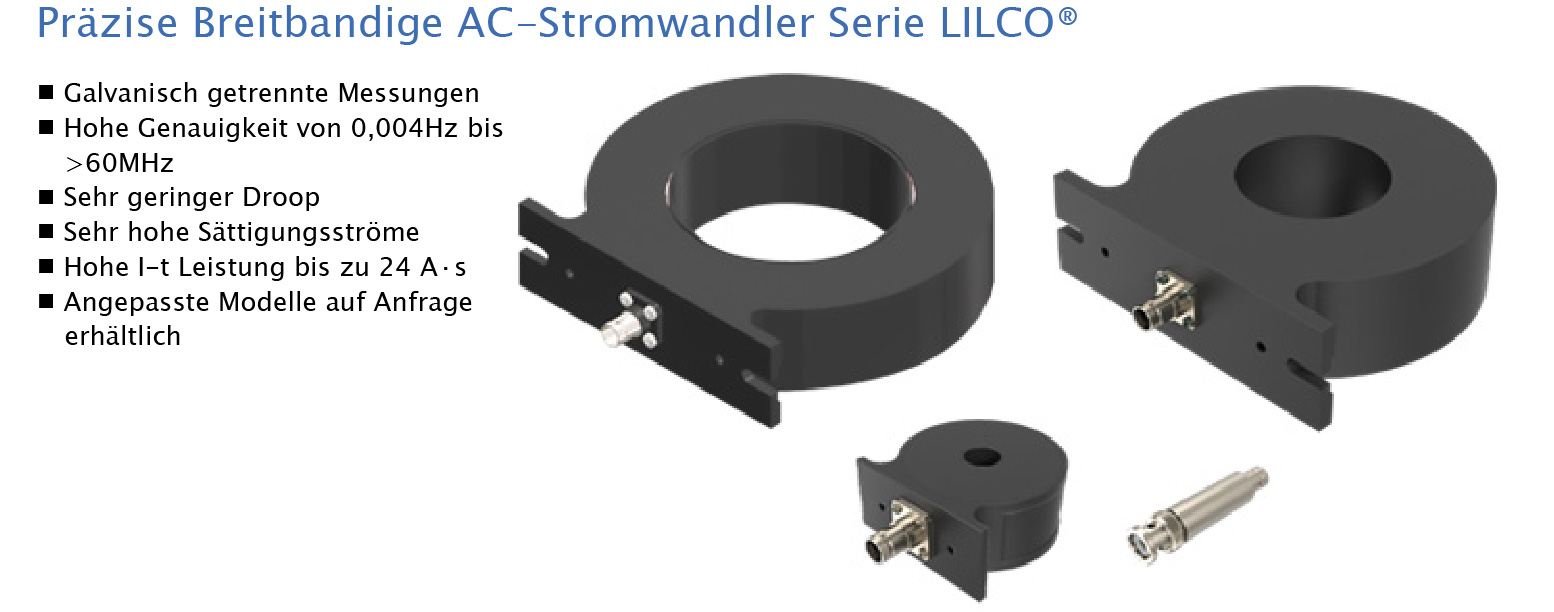

LILCO® Serie, 25kA, 100MHz
Mit Bandbreiten von mHz bis >60 MHz und Eingangsströmen von mA bis 25 kA ermöglicht die Stromwandler-Serie LILCO® von PMK präzise Wechselstrommessungen mit hoher Bandbreite, die für eine Vielzahl von Messanwendungen erforderlich sind. Die Stromwandler sind in der Lage, große gepulste oder kontinuierliche Eingangsströme genau zu messen, während der Einfluss elektromagnetischer Felder auf den Ausgang durch eine elektrische Abschirmung zwischen Eingang und Ausgang reduziert wird.
Die galvanische Trennung zwischen Eingang und Ausgang ermöglicht den Einsatz der LILCO®-Serie in Messaufbauten mit großen Potentialdifferenzen oder wenn unerwünschte Ströme zwischen Eingang und Ausgang auftreten, wie z.B. bei Masseschleifen, den sogenannten "Ground Loops".
Der BNC-Ausgang der LILCO® Stromwandler ermöglicht den einfachen Anschluss an eine Vielzahl von Messgeräten wie Oszilloskope, Digitizer, Netzwerkanalysatoren, Spektrumanalysatoren, Leistungsanalysatoren, Multimetern uvm, mit einem Standard 50Ω Koaxialkabel.
Eine verbesserte Leistungsfähigkeit im unteren Frequenzbereich (LF) und eine erhöhte I·t-Fähigkeit sowie ein verringertes Ausgangssignal können durch eine Änderung der verwendeten Eingangsterminierung eines Messgeräts erreicht werden. Das LILCO®-Dämpfungsglied ATT10BNCS wird verwendet, um die Spezifikationen noch weiter zu verbessern wobei gleichzeitig die Leistungsfähigkeit im oberen Frequenzbereich (HF) des Stromwandlers erhalten bleibt.
Der gesamte Innendurchmesser der LILCO®-Serie in cm ist in jeder Modellnummer enthalten:
z.B. 13E1000 = 13mm (0,5''), 26G0100 = 26mm (1,0''), 52GH010 = 52mm (2,0''), 58M1000 = 58mm (2,2''), 89M0100 = 89mm (3,5'')
Alle LILCO®-Stromwandler werden mit einem Werkskalibrierzertifikat geliefert.
Die spezielle Bedienungsanleitung für die LILCO®-Serie enthält in einem einzigen Dokument viele wertvolle Informationen über die allgemeinen Funktionsgrenzen von Stromwandlern und wie man genaue Messungen durchführt.
Spezifikationen
| Bild | Merkzettel | Bestellnummer | Output [V/A] | Droop [%/ms] | Rise time [ns] | I-t No bias [mA s] | I-t With bias [mA s] | -3dB lf [Hz] | -3dB hf [MHz] | Ipeak/f [A/Hz] | DC sat. Current Isat [A] | Max rms Current Irms [A] | Peak Current Ipeak [A] |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
13E0050 | 0,05 | 3,3 | 40 | 660 | 1200 | 5,3 | 10 | 4,1 | 22 | 100 | 10000 | ||
13G0050 | 0,05 | 0,32 | 40 | 1200 | 2200 | 0,5 | 10 | 8 | 3 | 100 | 10000 | ||
13W0050 | 0,05 | 0,06 | 40 | 1200 | 2200 | 0,1 | 10 | 3 | 0,25 | 100 | 10000 | ||
13E0100 | 0,1 | 10 | 16 | 220 | 400 | 16 | 25 | 1,4 | 22 | 60 | 5000 | ||
13G0100 | 0,1 | 1 | 16 | 400 | 700 | 1,6 | 25 | 2,5 | 3 | 60 | 5000 | ||
13W0100 | 0,1 | 0,19 | 16 | 300 | 540 | 0,3 | 25 | 2 | 0,25 | 60 | 5000 | ||
13E0200 | 0,2 | 38 | 14 | 60 | 110 | 60 | 30 | 0,38 | 22 | 33 | 2500 | ||
13G0200 | 0,2 | 6,3 | 14 | 100 | 200 | 10 | 30 | 0,7 | 3 | 33 | 2500 | ||
13W0200 | 0,2 | 0,63 | 14 | 40 | 70 | 1 | 30 | 0,25 | 0,25 | 33 | 2500 | ||
13E0500 | 0,5 | 225 | 10 | 10 | 18 | 360 | 40 | 0,062 | 22 | 14 | 1000 | ||
13G0500 | 0,5 | 22 | 10 | 15 | 30 | 35 | 40 | 0,12 | 3 | 14 | 1000 | ||
13W0500 | 0,5 | 3,15 | 10 | 7 | 13 | 5 | 40 | 0,04 | 0,25 | 14 | 1000 | ||
13E1000 | 1 | 880 | 7 | 2,5 | 4,5 | 1400 | 60 | 0,016 | 22 | 7 | 500 | ||
13G1000 | 1 | 82 | 7 | 4 | 7 | 130 | 60 | 0,03 | 3 | 7 | 500 | ||
13W1000 | 1 | 19 | 7 | 4 | 7 | 30 | 60 | 0,02 | 0,25 | 7 | 500 | ||
58EH010 | 0,01 | 0,32 | 80 | 13000 | 24000 | 0,5 | 5 | 85 | 55 | 400 | 20000 | ||
58MH010 | 0,01 | 0,025 | 80 | 13000 | 24000 | 0,04 | 5 | 85 | 2 | 400 | 20000 | ||
58E0020 | 0,02 | 0,5 | 200 | 12000 | 20000 | 0,8 | 2 | 70 | 55 | 500 | 25000 | ||
58M0020 | 0,02 | 0,04 | 200 | 12000 | 20000 | 0,06 | 2 | 70 | 2 | 500 | 25000 | ||
58E0050 | 0,05 | 1,57 | 80 | 3400 | 6000 | 2,5 | 5 | 20 | 55 | 200 | 10000 | ||
58M0050 | 0,05 | 0,1 | 80 | 3400 | 6000 | 0,15 | 5 | 20 | 2 | 200 | 10000 | ||
58E0100 | 0,1 | 6,3 | 40 | 1000 | 1800 | 10 | 10 | 6 | 55 | 100 | 5000 | ||
58EH100 | 0,1 | 12,6 | 20 | 400 | 700 | 20 | 20 | 2 | 55 | 100 | 2500 | ||
58M0100 | 0,1 | 0,32 | 40 | 1000 | 1800 | 0,5 | 10 | 6 | 2 | 100 | 5000 | ||
58MH100 | 0,1 | 0,63 | 20 | 400 | 700 | 1 | 20 | 2 | 2 | 100 | 2500 | ||
58E0200 | 0,2 | 25 | 20 | 200 | 360 | 40 | 20 | 1 | 55 | 50 | 2500 | ||
58M0200 | 0,2 | 2,5 | 20 | 200 | 360 | 4 | 20 | 1 | 2 | 50 | 2500 | ||
58M0500 | 0,5 | 9,4 | 20 | 40 | 70 | 15 | 20 | 0,2 | 2 | 20 | 1000 | ||
58M1000 | 1 | 25 | 14 | 10 | 18 | 40 | 30 | 0,06 | 2 | 12 | 500 | ||
89M0100 | 0,1 | 0,315 | 40 | 10 | 2600 | 0,5 | 10 | 9 | 5 | 100 | 5000 |
Zubehör
| Bild | Merkzettel | Artikel | Dämpfungs- verhältnis | Dämpfungs- toleranz | Frequenzbereich | Ausgangs- impedanz | Eingangsleistung, RMS |
|---|---|---|---|---|---|---|---|

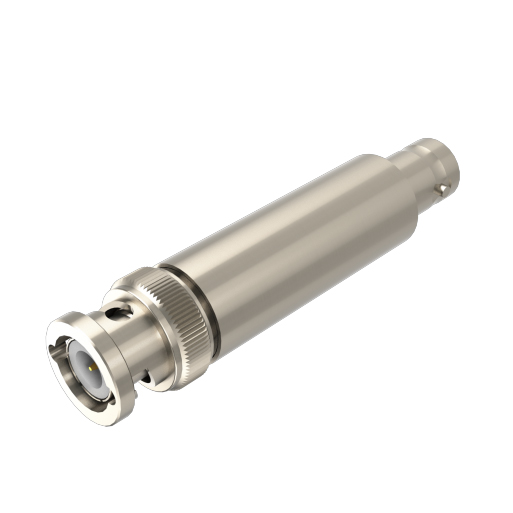

ATT10BNCS Dämpfungsglied | 20dB | ±0,25dB | DC - 50MHz | 50Ω± 1% | 2,25W |
