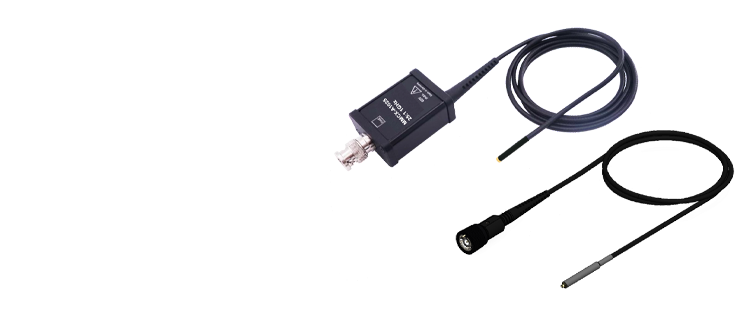

MMCX Tastkopf Serie
■ Bis zu >1GHz Bandbreite
■ ±42V Peak, 30V RMS, ±60V DC Eingangsspannung
■ Sehr geringe <4pF Eingangskapazität
■ Große Auswahl an Zubehör
■ Universeller BNC-Ausgang- Verwendung mit jedem Oszilloskop
MMCX Tastkopf Serie >1GHz, 60V
In den letzten Jahren hat sich MMCX als Standard-Konnektivitätslösung für wiederholbare Messungen mit höchster Signaltreue entwickelt.
Während herkömmliche passive Tastköpfe lange Masseleitungen haben, die eine hohe Induktivität bedeuten, die eine Masseschleife verursacht, überwindet das kompakte MMCX-Design diese traditionellen Schwierigkeiten.
Die MMCX-Tastkopfserie von PMK bietet Modelle mit einer sehr geringen kapazitiven Last von weniger als 4pF, da sie über einen direkten MMCX-Eingang verfügen.
Die MMCX-Tastköpfe haben einen universellen BNC-Ausgangsanschluss und sind mit allen Oszilloskopen mit einer 50Ω-Eingangsimpedanz oder einer 1MΩ-Eingangsimpedanz und einer 50Ω-Durchführung kompatibel, so dass die Tastköpfe von PMK mit quasi jedem Oszilloskop im Labor verwendet werden können.

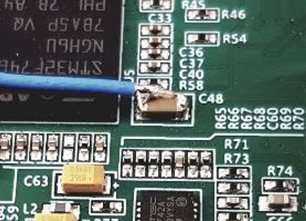

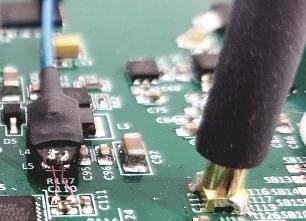

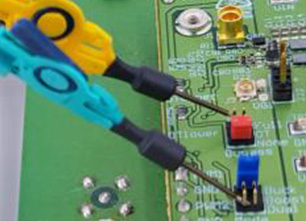

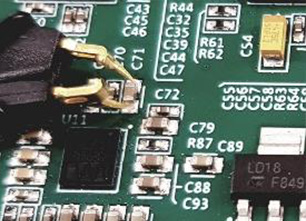

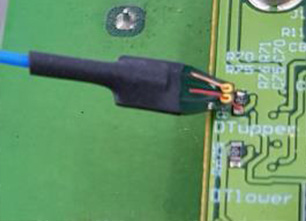

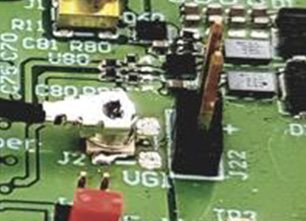

Individuelles Konnektivitätszubehör für höchste Signaltreue
Die MMCX-Tastkopfserie verfügt über einen universellen BNC-Ausgang und ist mit jedem Oszilloskop mit einer 50Ω-Eingangsimpedanz oder 1MΩ-Eingangsimpedanz und einem 50Ω-Durchführungsabschluss kompatibel, so dass die MMCX-Tastköpfe von PMK an jedem Oszilloskop im Labor verwendet werden können.
Die aktiven Tastkopfmodelle benötigen ein Netzteil, das nicht im Lieferumfang enthalten ist und separat zu bestellen ist.
Netzteile (separat bestellbar)
| Bild | Merkzettel | Artikel | Eingangs- spannung | Ausgangs- stromstärke | Rauschen* | Kanäle | Ausgangs- spannung | Leistung | Standard |
|---|---|---|---|---|---|---|---|---|---|
889-09V-PS2 2ch Netzteil für Fernsteuerung mit USB Schnittstelle | 90-240 V AC, 47-63 Hz | 0,5 A DC kontinuierlich | 5 mV RMS | 2 | ± 9 V | 20 W | IEC/EN 60601-1 - EN55011-B | ||
889-09V-PS2-L 2ch Netzteil für Fernsteuerung mit USB und LAN Schnittstelle | 90-240 V AC, 47-63 Hz | 0,5 A DC kontinuierlich | 5 mV RMS | 2 | ± 9 V | 20 W | IEC/EN 60601-1 - EN55011-B | ||
889-09V-PS3 4ch Netzteil für Fernsteuerung mit USB Schnittstelle | 90-240 V AC, 47-63 Hz | 0,5 A DC kontinuierlich | 5 mV RMS | 4 | ± 9 V | 40 W | IEC/EN 60601-1 - EN55011-B | ||
889-09V-PS3-L 4ch Netzteil für Fernsteuerung mit USB und LAN Schnittstelle | 90-240 V AC, 47-63 Hz | 0,5 A DC kontinuierlich | 5 mV RMS | 4 | ± 9 V | 40 W | IEC/EN 60601-1 - EN55011-B | ||
889-09V-PS6 8ch Netzteil für Fernsteuerung mit USB Schnittstelle | 90-240 V AC, 47-63 Hz | 0,5 A DC kontinuierlich | 8 mV RMS | 8 | ± 9 V | 60 W | IEC/EN 60601-1 - EN55011-B | ||
889-09V-PS6-L 8ch Netzteil für Fernsteuerung mit USB und LAN Schnittstelle | 90-240 V AC, 47-63 Hz | 0,5 A DC kontinuierlich | 8 mV RMS | 8 | ± 9 V | 60 W | IEC/EN 60601-1 - EN55011-B | ||
889-09V-AP01 AP-01 (Batteriepack, 1 Kanal, keine Fernsteuerungsmöglichkeit) * |
