Si /SiC-Leistungsbauelemente
■ 4000V Eingangsspannung, 100:1
■ >600MHz Bandbreite
■ <3pF Eingangskapazität
■ 50MΩ Eingangsimpedanz
■ Kompakter Formfaktor
■ Viel Zubehör für individuelle Kontaktierung
■ Universeller Einsatz durch BNC-Anschluss
■ Ausgangsterminierung 1MΩ
■ Für Testeranwendungen
PHVX Serie, 4kV rms, > 600 MHz
Die innovative Hochspannungstastkopf-Serie PHVX etabliert sich mit ihrem ersten 4kV-Modell PHVX4kV als die optimale Lösung für die wachsenden Anforderungen in der Leistungselektronik, z. B. für LS-VDS-Messungen bei Doppelpulstests von Hochgeschwindigkeits-Hochspannungs- Schaltelementen aus SiC-Technologie, IGBTs, Thyristoren, schnell schaltenden HV-Dioden und mehr.
Alle Modelle der PHVX-Serie liefern präzise und wiederholbare Ergebnisse, so dass Entwickler die Effizienz und Leistungsfähigkeit ihrer Leistungselektronik zuverlässig optimieren können.
Mit einer niedrigen Eingangskapazität von <3pF und einer Bandbreite von mehr als 600MHz gewährleistet die PHVX-Serie genaue und zuverlässige Messungen auch für schnell schaltende Bauelemente und Leistungselektronik und ist damit ein unverzichtbares Messmittel für Ingenieure, die an modernen Designs in einer geschützten Testumgebung arbeiten.
Die Tastköpfe der PHVX-Serie haben einen universellen BNC- Ausgang und sind mit allen Oszilloskopen im Labor mit 1 MΩ Eingangsimpedanz kompatibel.
Die Tastköpfe der PHVX-Serie von PMK sind aus Gründen der Hochspannungssicherheit nicht für den Handgebrauch und für die Integration in vollautomatische oder manuelle Prüfplätze geeignet. Alle PHVX-Tastköpfe werden daher als spannungsmessende Komponente (fest angeschlossenes Gerät) eines Prüfsystems eingesetzt.
Die Tastkopfserie überzeugt durch ihren innovativen und kompakten Formfaktor. Eine individuelle Kontaktierung mit hoher Signaltreue in unterschiedlichen Anwendungen wird durch die austauschbare Federspitze und eine Vielzahl von Kontaktierungszubehör für hohe Spannungen gewährleistet. Besonders hervorzuheben ist der einzigartige Massering, der um >360° gedreht werden kann und somit eine direkte Kontaktierung an quadratischen Stiftleisten im Raster 5,08 mm ohne zusätzliche kapazitive Belastung des Prüflings für höchste Signaltreue ermöglicht. Darüber hinaus gibt es eine große Auswahl an Lötadaptern, BNC-Adaptern und anderem Zubehör für eine einfache und sichere Kontaktierung für diese nicht handgehaltenen Tastköpfe.
Jedes Spannungsmodell ist in verschiedenen Kabellängen und Konfigurationen erhältlich, mit/ohne intelligenter Auslesefunktion (Read-out) und mit/ohne zusätzliche Silikonisolierung (-S) für Messungen bei hoher Leistung. Das optionale Read-out (-RO) ermöglicht die intelligente Kommunikation mit dem Oszilloskop für eine automatische Skalierung auf dem Oszilloskop-Display. Das voll ausgestattete Modell mit intelligenter Auslesefunktion und zusätzlicher Silikonisolierung endet mit der Nomenklatur -S-RO.
Schritt 1: Tastkopfauswahl
| Bild | Merkzettel | Bestellnummer | Teilung | Bandbreite (-3dB) | Anstiegszeit (10 - 90%) | Max. Eingangs- spannung | Eingangs- impedanz | Eingangs- kopplung | Kompensations- bereich | Kabellänge |
|---|---|---|---|---|---|---|---|---|---|---|
PHVX4kV-2-0 | 100:1 | > 600 MHz | < 800 ps | 4000 V rms / 4000 V pk / 4000 V DC | 50 MΩ || < 3 pF | 1 MΩ | 10 pF - 25 pF | 2m | ||
PHVX4kV-2-0-RO | 100:1 | > 600 MHz | < 800 ps | 4000 V rms / 4000 V pk / 4000 V DC | 50 MΩ || < 3 pF | 1 MΩ | 10 pF - 25 pF | 2m | ||
PHVX4kV-2-S | 100:1 | > 600 MHz | < 800 ps | 4000 V rms / 4000 V pk / 4000 V DC | 50 MΩ || < 3 pF | 1 MΩ | 10 pF - 25 pF | 2m | ||
PHVX4kV-2-S-RO | 100:1 | > 600 MHz | < 800 ps | 4000 V rms / 4000 V pk / 4000 V DC | 50 MΩ || < 3 pF | 1 MΩ | 10 pF - 25 pF | 2m | ||
PHVX4kV-3-0 | 100:1 | > 600 MHz | < 800 ps | 4000 V rms / 4000 V pk / 4000 V DC | 50 MΩ || < 3 pF | 1 MΩ | 10 pF - 25 pF | 3m | ||
PHVX4kV-3-0-RO | 100:1 | > 600 MHz | < 800 ps | 4000 V rms / 4000 V pk / 4000 V DC | 50 MΩ || < 3 pF | 1 MΩ | 10 pF - 25 pF | 3m | ||
PHVX4kV-3-S | 100:1 | > 600 MHz | < 800 ps | 4000 V rms / 4000 V pk / 4000 V DC | 50 MΩ || < 3 pF | 1 MΩ | 10 pF - 25 pF | 3m | ||
PHVX4kV-3-S-RO | 100:1 | > 600 MHz | < 800 ps | 4000 V rms / 4000 V pk / 4000 V DC | 50 MΩ || < 3 pF | 1 MΩ | 10 pF - 25 pF | 3m | ||
PHVX4kV-5-0 | 100:1 | > 300 MHz | < 1,2 ns | 4000 V rms / 4000 V pk / 4000 V DC | 50 MΩ || < 4 pF | 1 MΩ | 10 pF - 25 pF | 5m | ||
PHVX4kV-5-0-RO | 100:1 | > 300 MHz | < 1,2 ns | 4000 V rms / 4000 V pk / 4000 V DC | 50 MΩ || < 4 pF | 1 MΩ | 10 pF - 25 pF | 5m | ||
PHVX4kV-5-S | 100:1 | > 300 MHz | < 1,2 ns | 4000 V rms / 4000 V pk / 4000 V DC | 50 MΩ || < 4 pF | 1 MΩ | 10 pF - 25 pF | 5m | ||
PHVX4kV-5-S-RO | 100:1 | > 300 MHz | < 1,2 ns | 4000 V rms / 4000 V pk / 4000 V DC | 50 MΩ || < 4 pF | 1 MΩ | 10 pF - 25 pF | 5m |
Schritt 2: Optionales Kontaktierungszubehör
| Bild | Merkzettel | Artikel | Max. Eingangs- spannung |
|---|---|---|---|

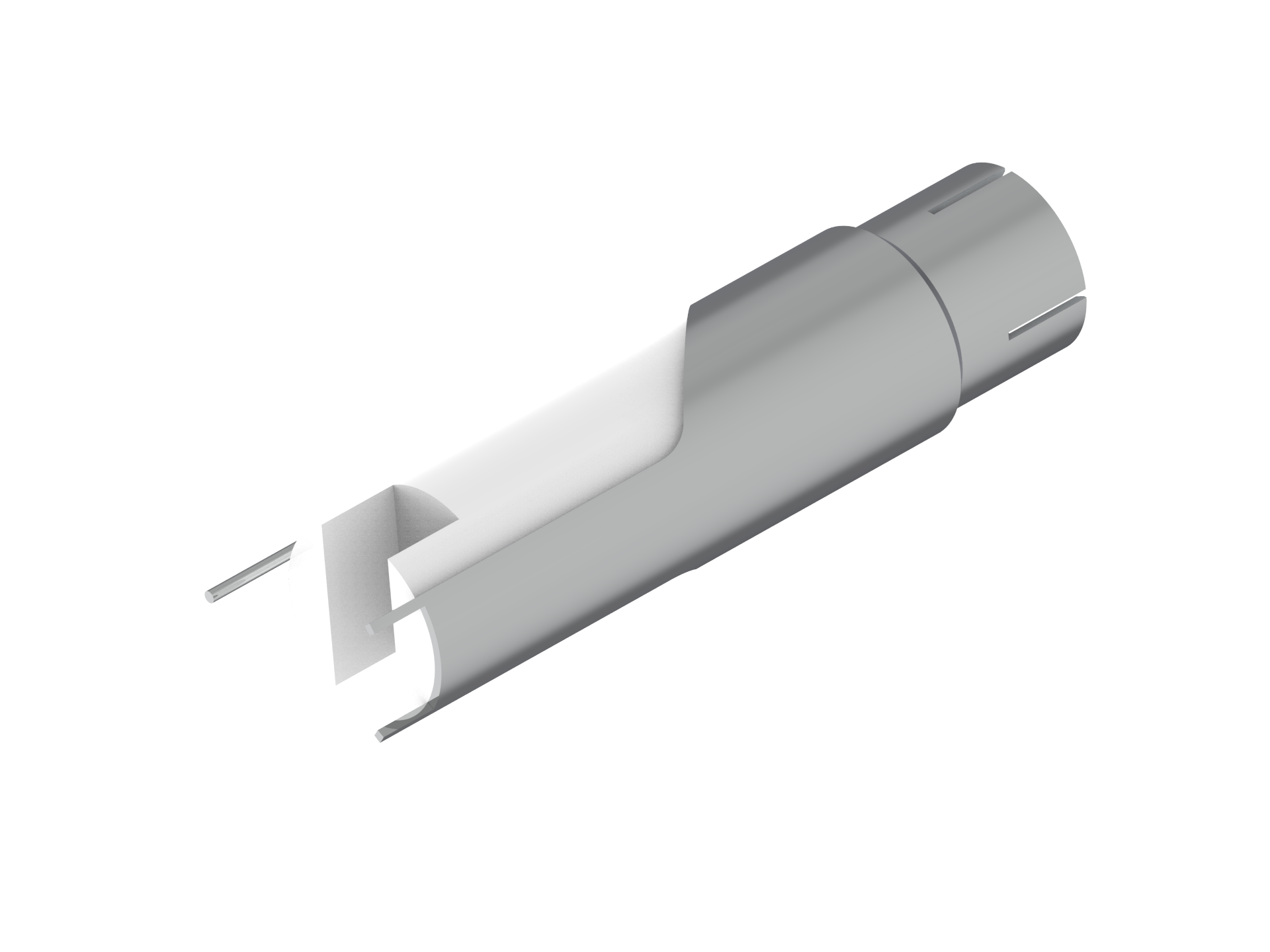

890-440-001 PHVX-PCB Adapter | 4000 V DC / AC pk | ||

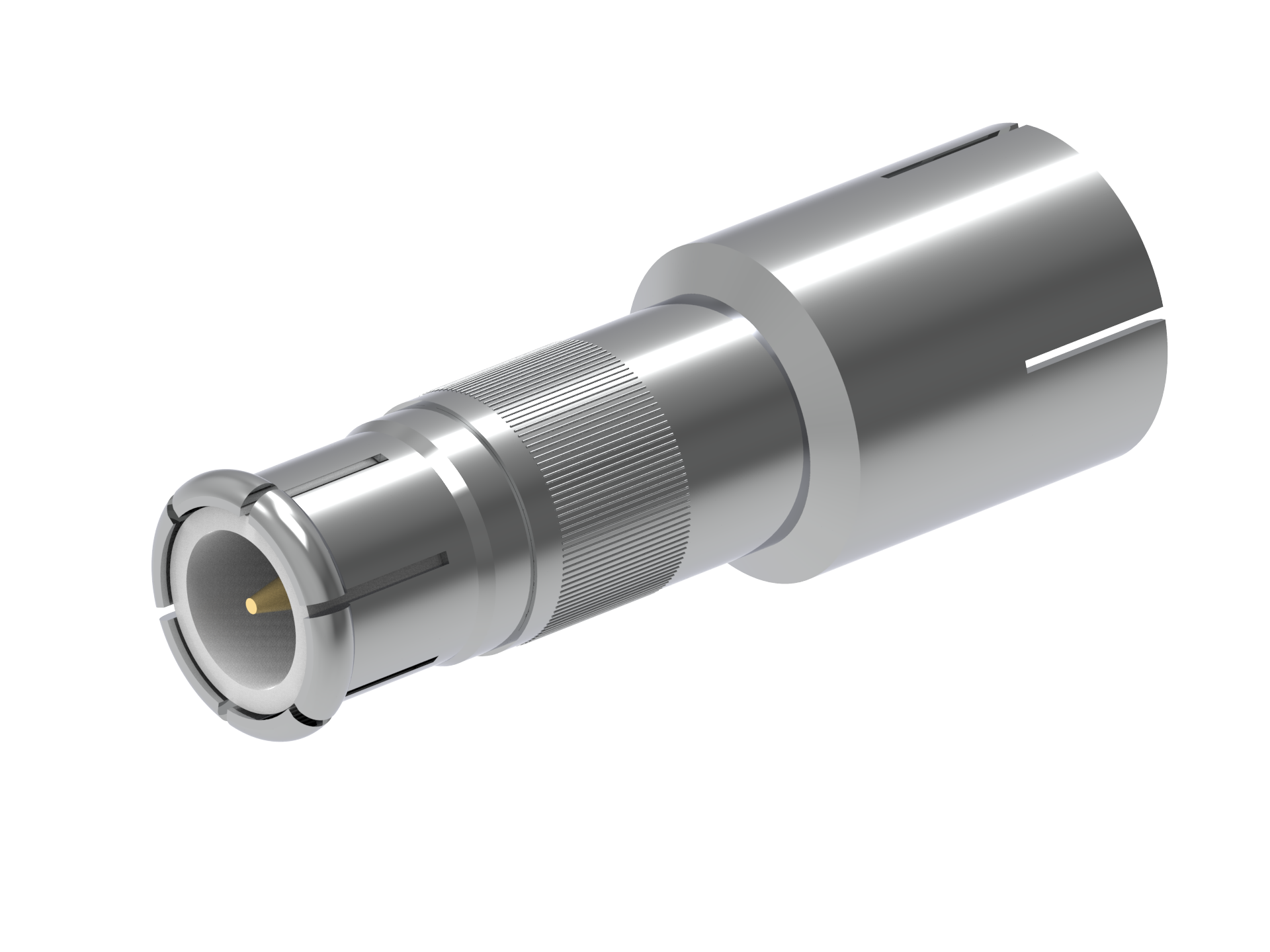

890-440-002 PHVX-BNC Adapter | 750 V DC / AC pk | ||

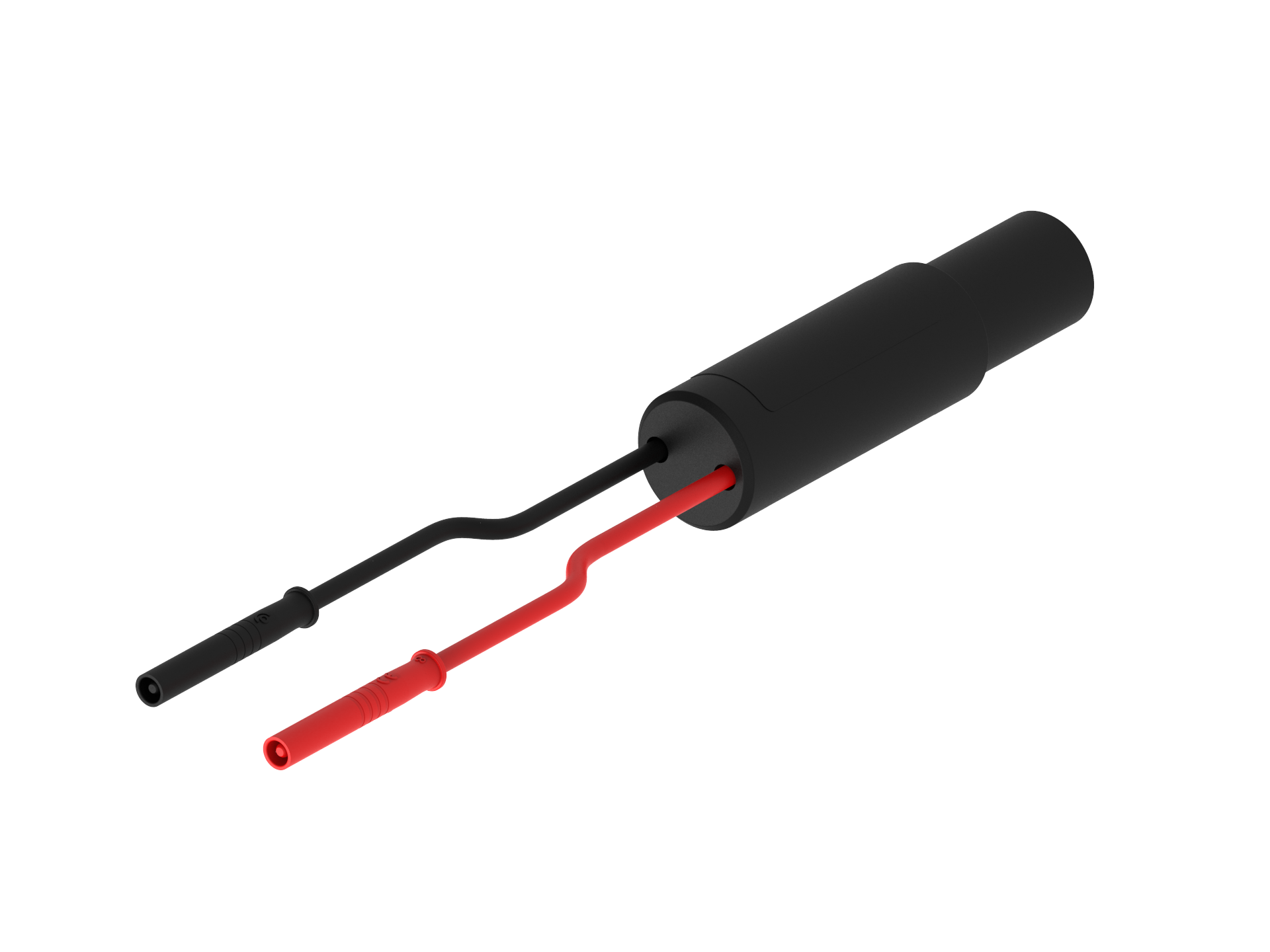

890-440-003 PHVX-Dual Adapter auf 2mm Bananenstecker | 4000 V DC / AC pk | ||

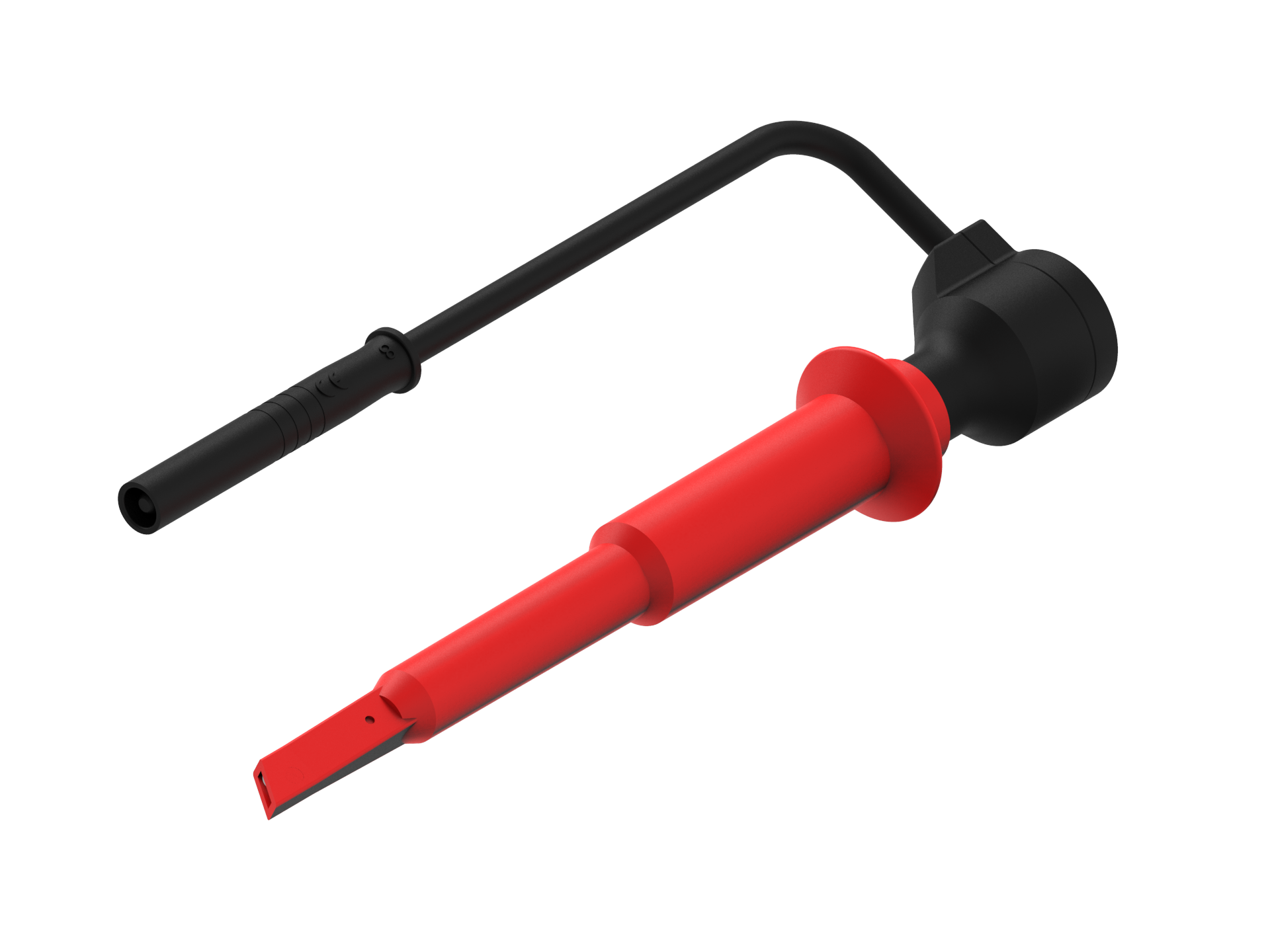

890-440-004 PHVX-Klemmhaken (rot) | 4000 V DC / AC pk | ||

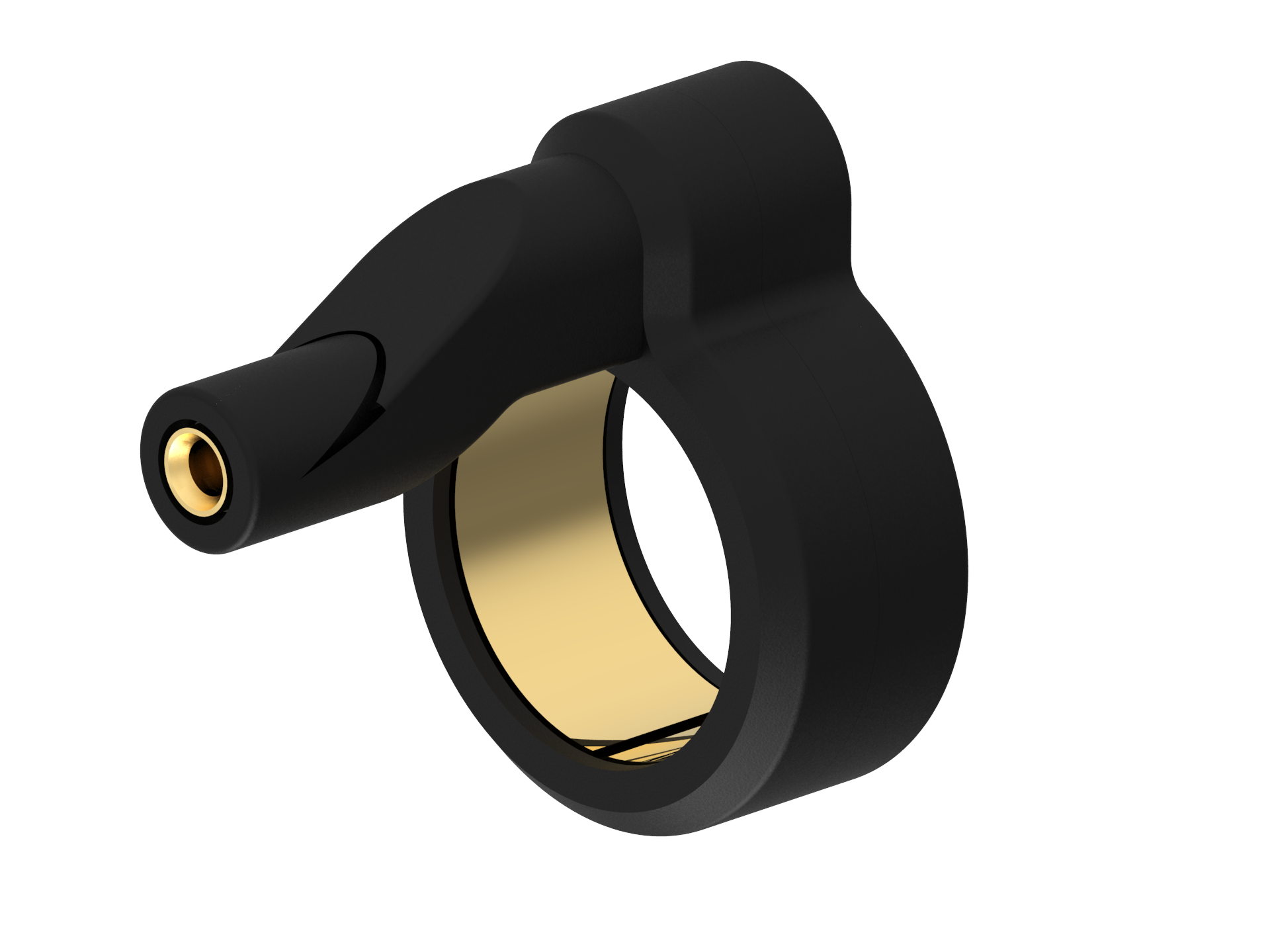

890-440-005 PHVX-GND Ring ""A"", 5,08mm pitch, >360° drehbar | 2500 V DC / AC pk | ||

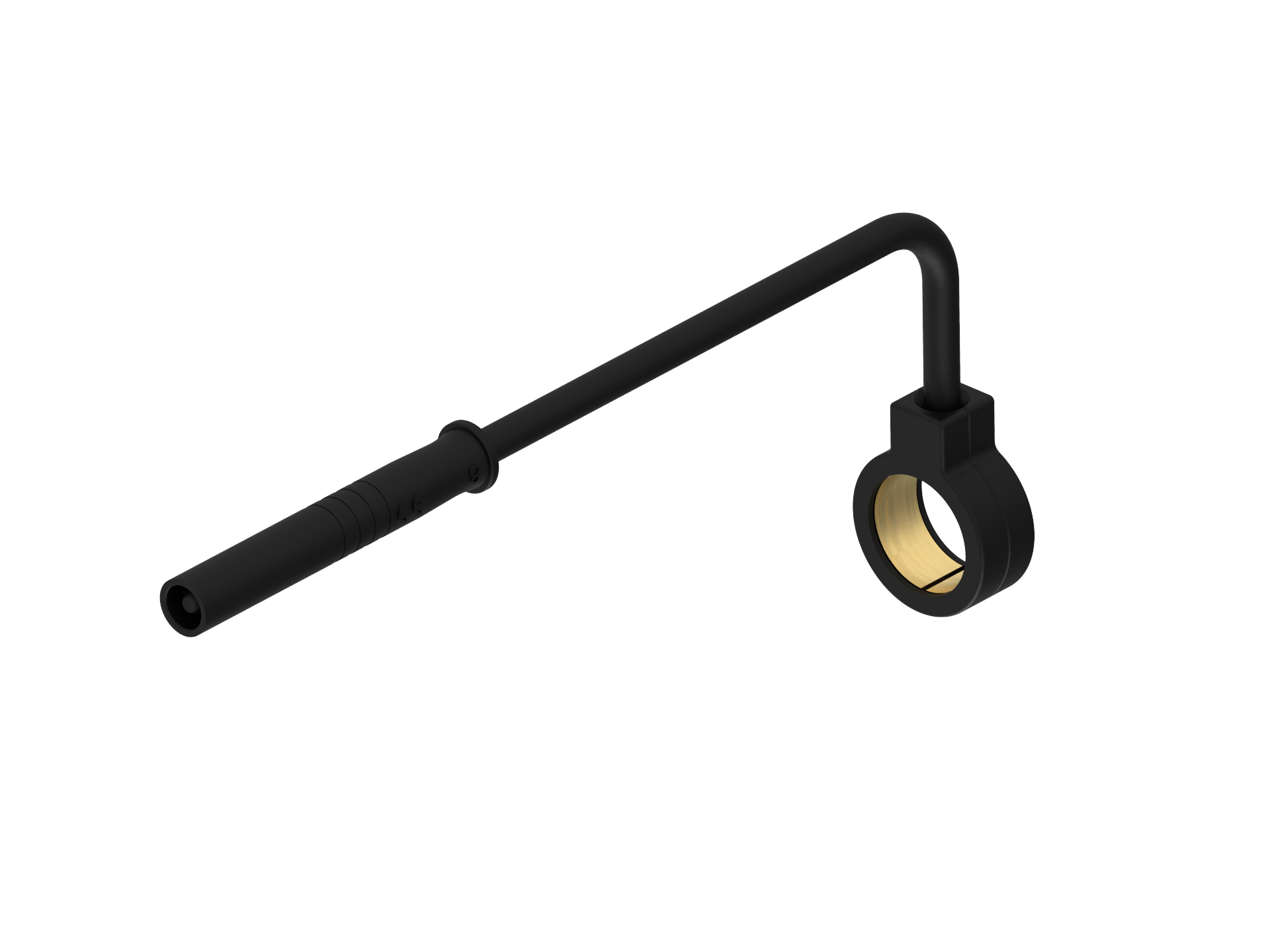

890-440-007 PHVX-GND Ring mit Masseleitung auf 2mm Bananenstecker | n.a. | ||

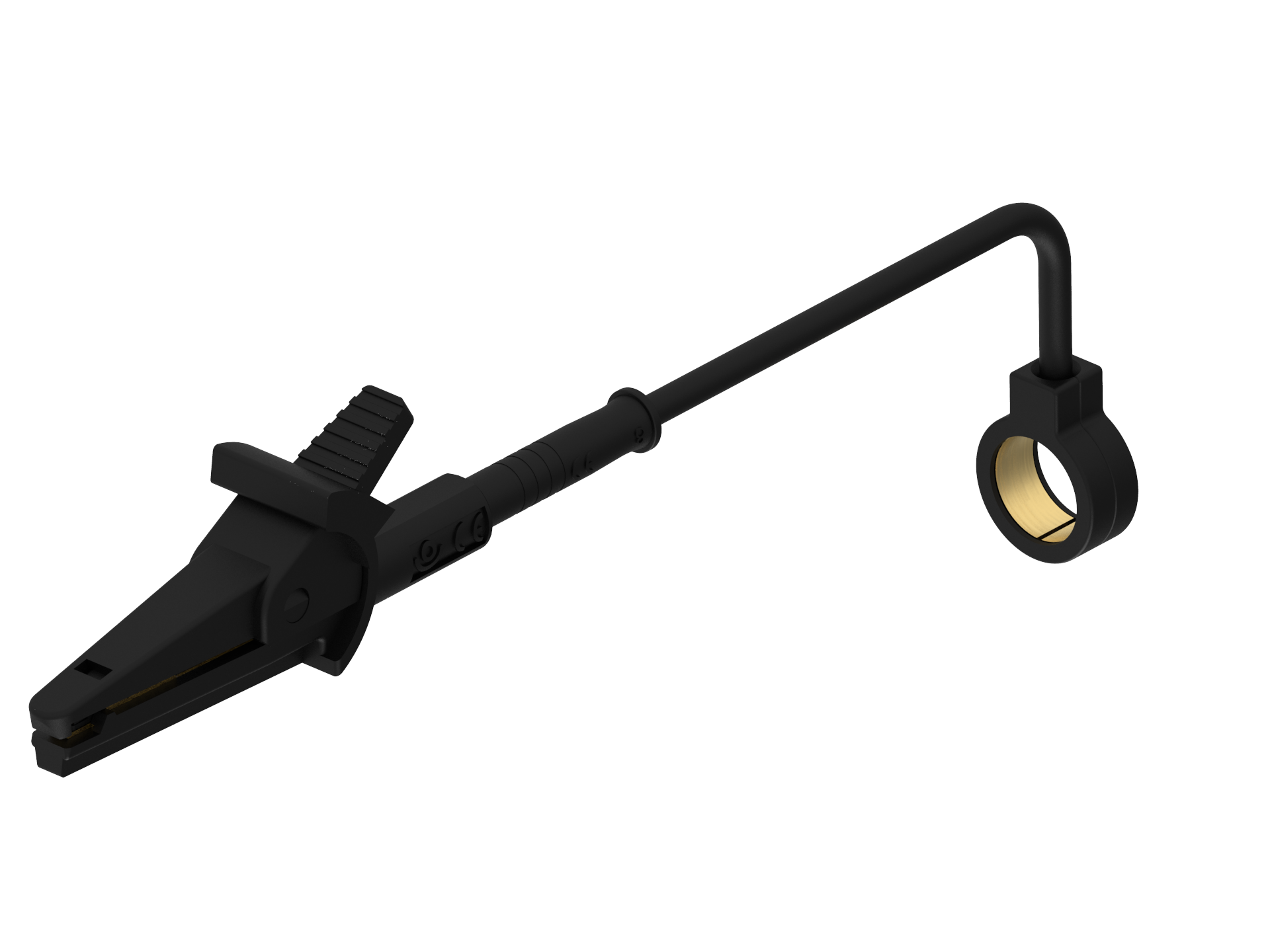

890-440-008 PHVX-GND Ring mit Masseleitung auf 2mm Bananenstecker und Krokodilklemme | n.a. | ||

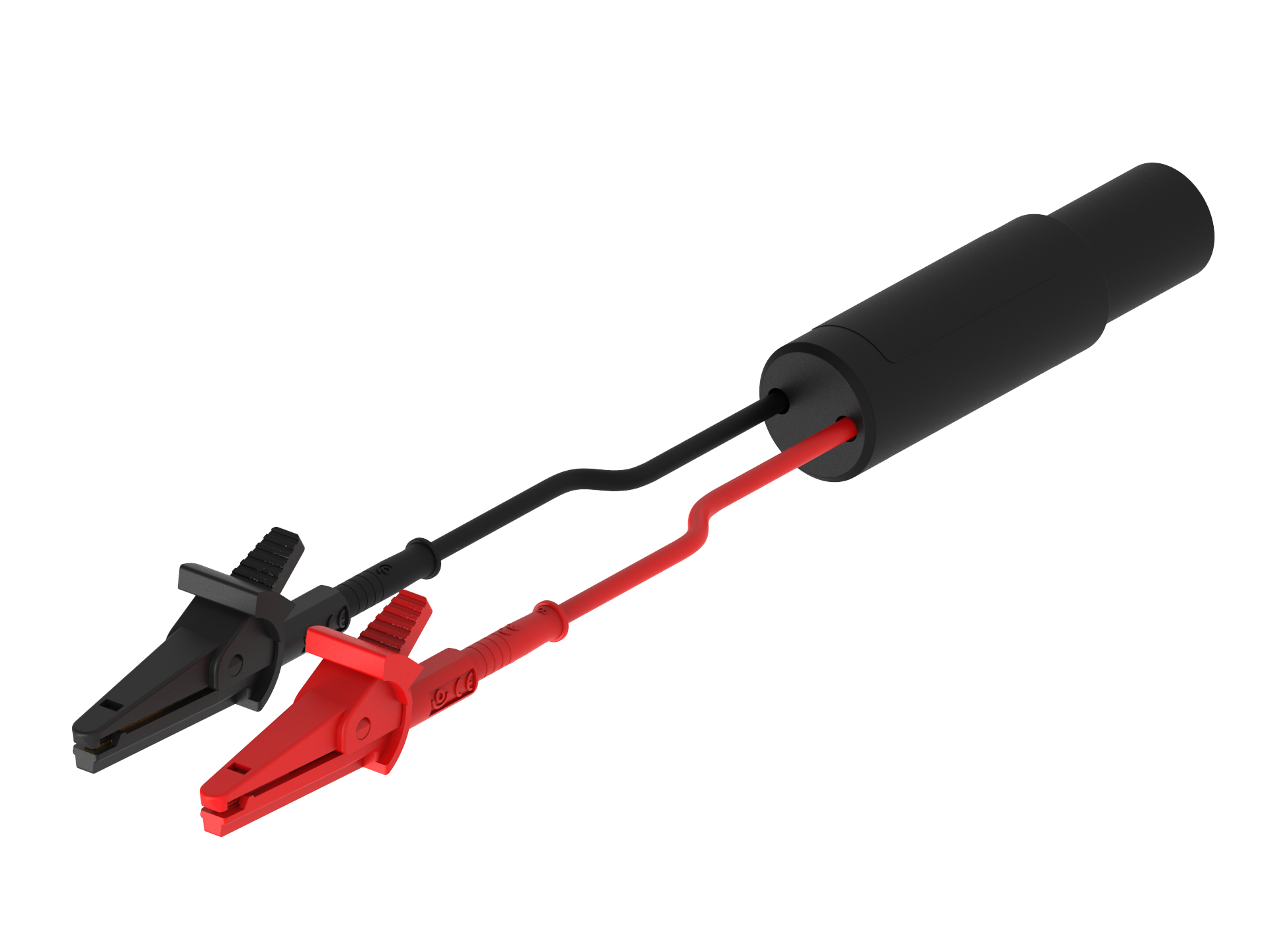

890-440-009 PHVX-Dual Adapter auf 2mm Bananenstecker, mit 2 Krokodilklemmen (rt/sw) | 4000 V DC / AC pk | ||

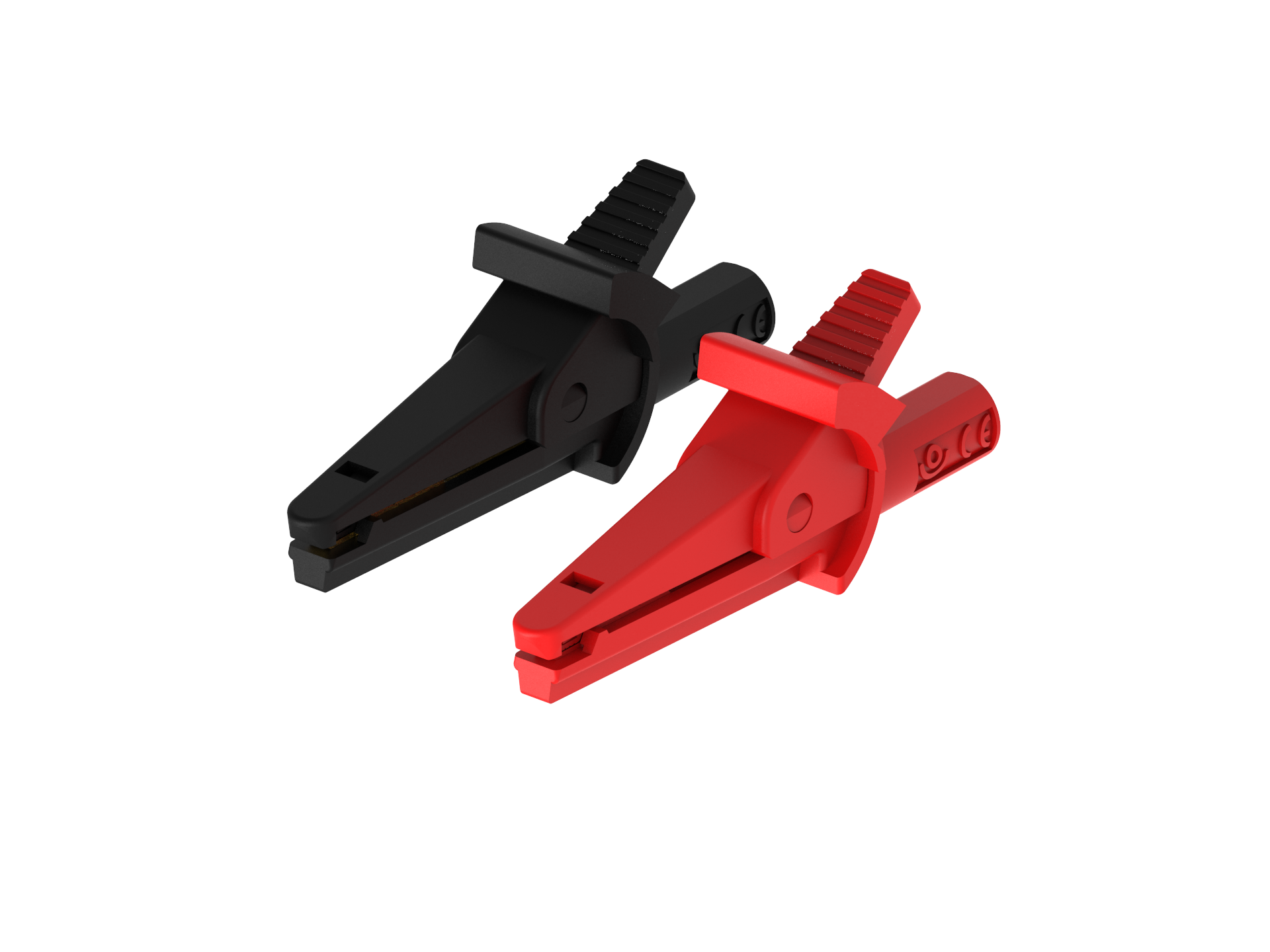

890-440-010 Set 2 Krokoklemmen für 2mm Bananenstecker (rt/sw) | 4000 V DC / AC pk | ||

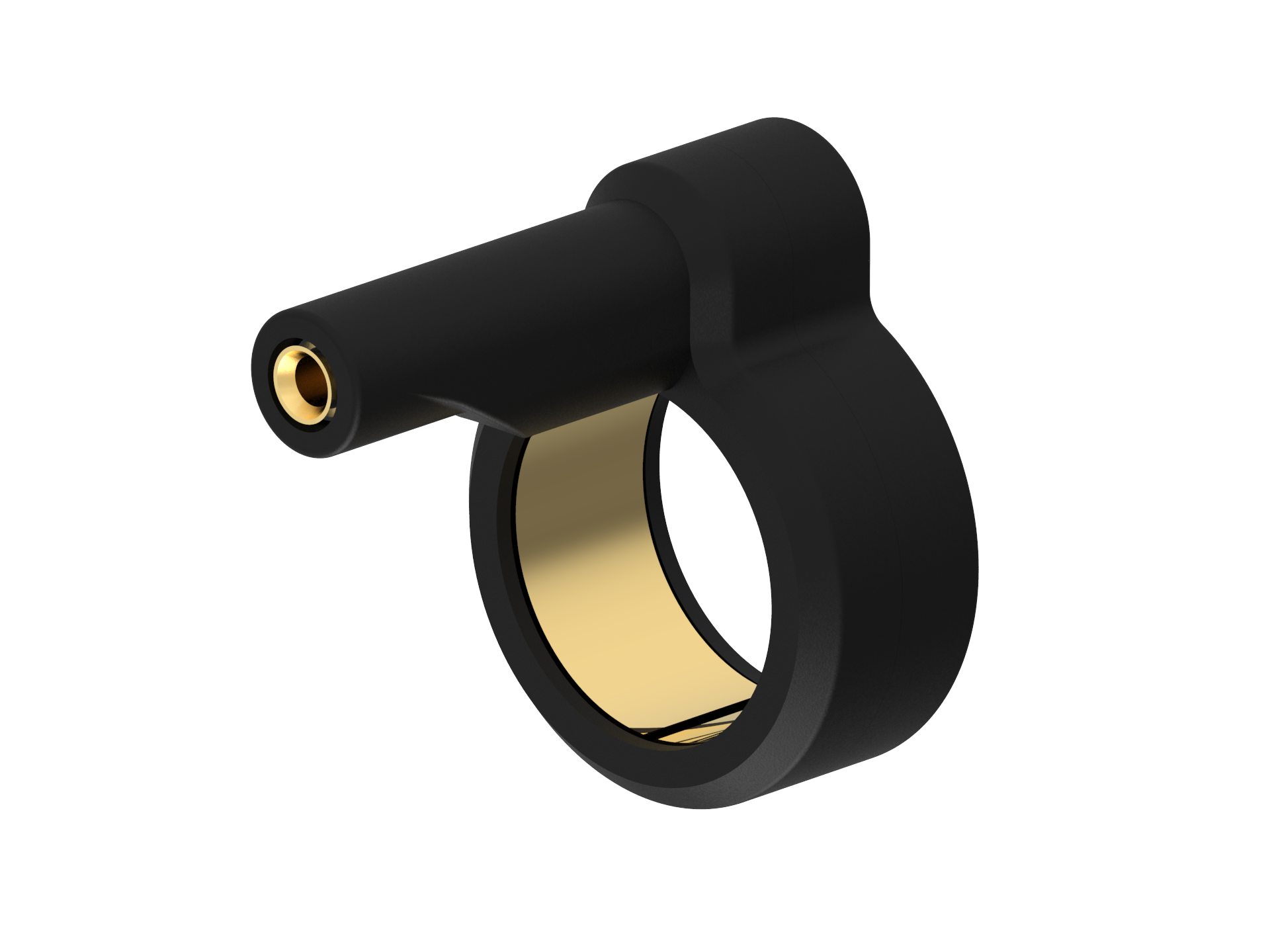

890-440-015 PHVX-GND Ring ""B"", 5,08mm pitch, >360° drehbar | 4000 V DC / AC pk | ||

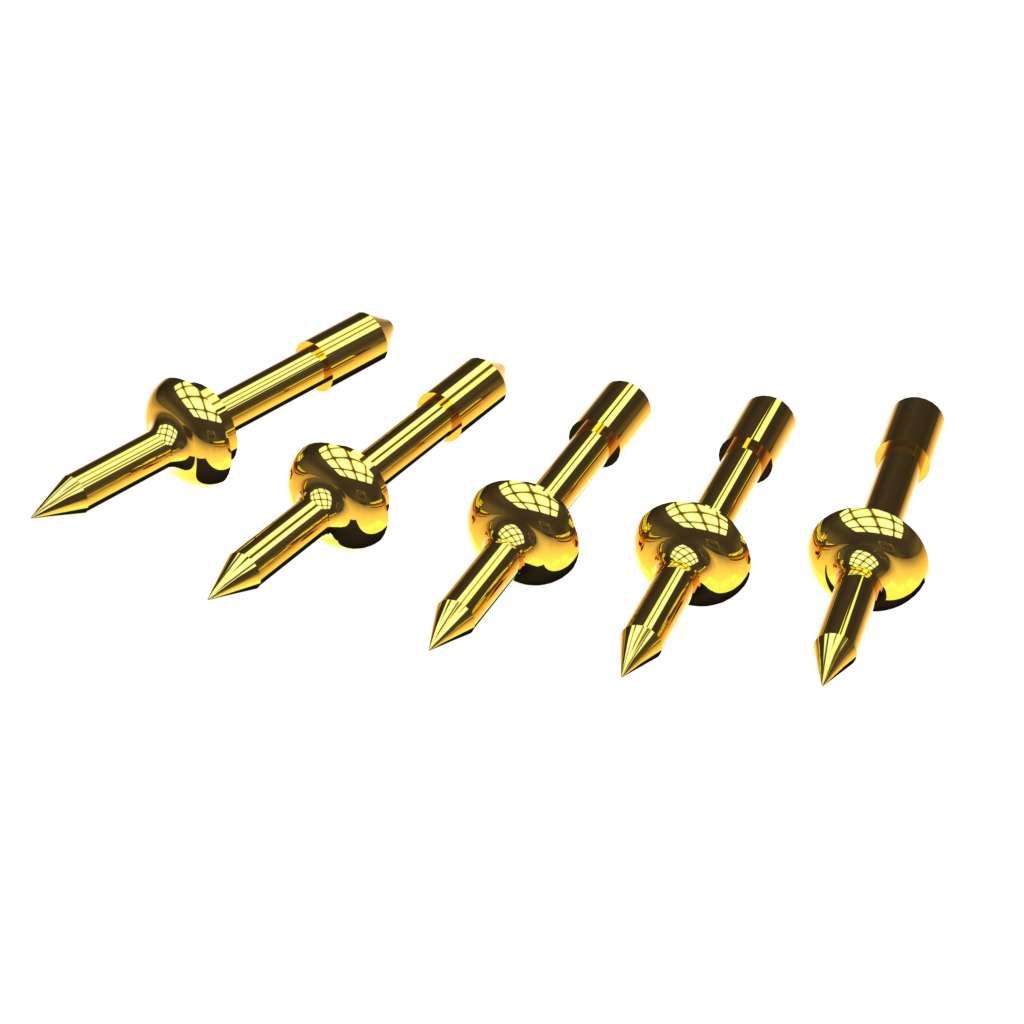

890-800-000 Feste Spitze, vergoldet, 5x | |||

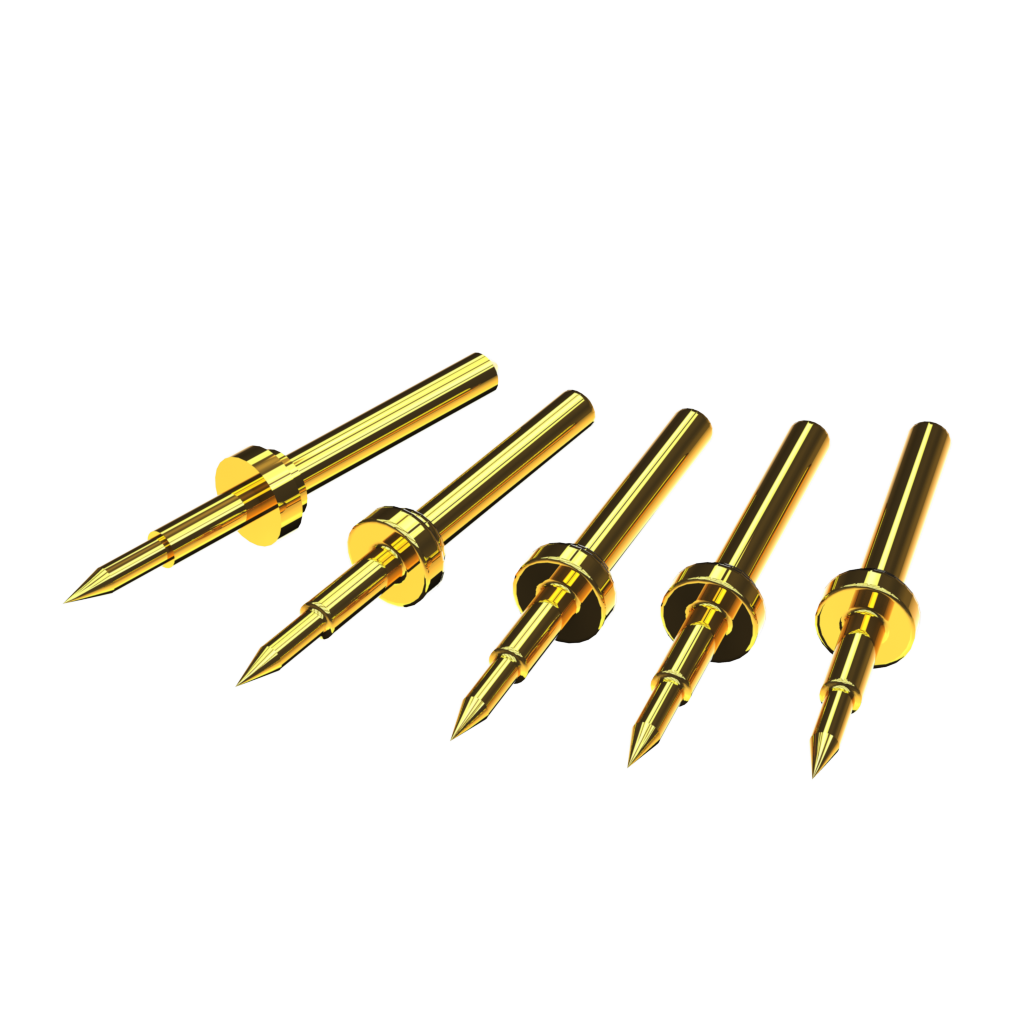

890-800-001 Federspitze, vergoldet, 5x |
