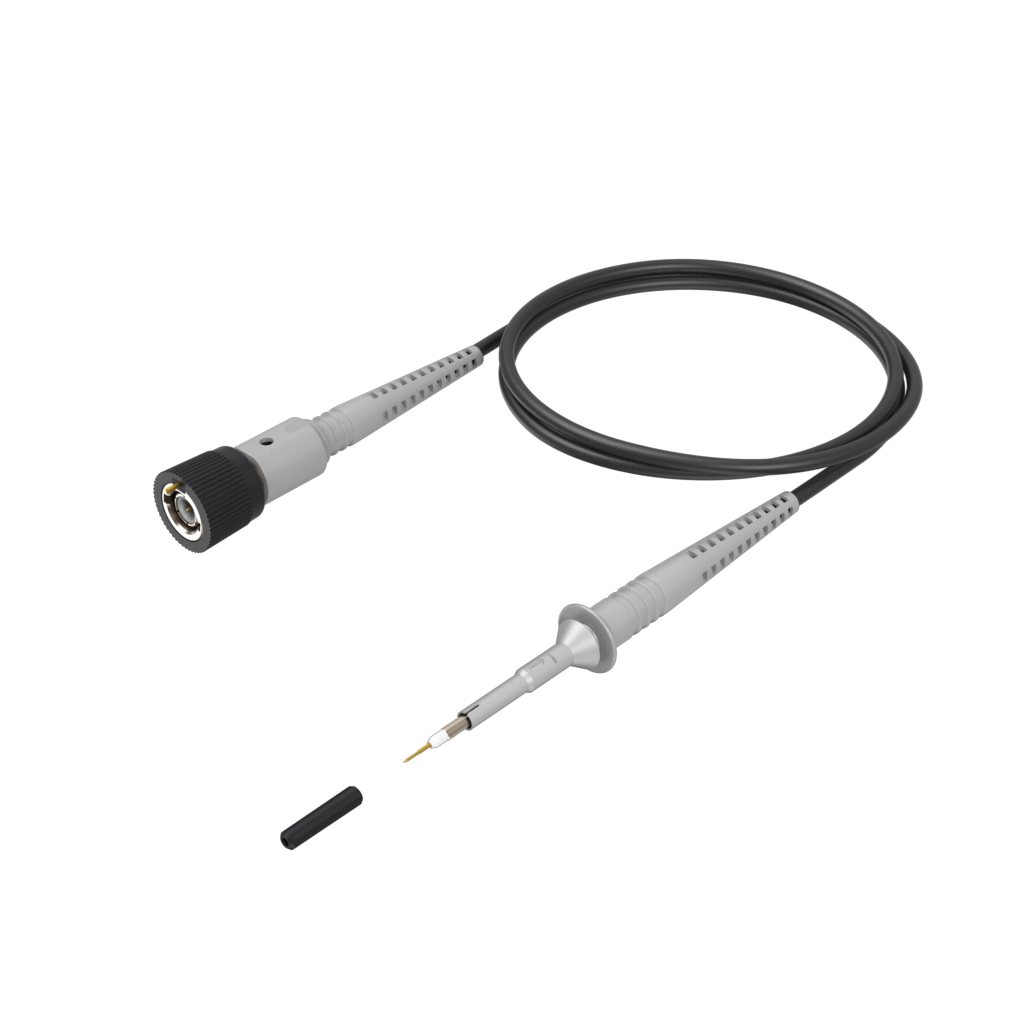

Die kompakte Bauform der PML Tastkopf-Serie mit nur 2,5mm Gehäusedurchmesser an der Tastkopfspitze ist ideal für Messungen an kleinsten Bauelementen und schwer zu erreichenden Messpunkten, da sie eine weit aus bessere Sicht auf das zu prüfende Bauteil erlaubt als herkömmliche 5mm Tastkopfgehäusedesigns. Die eigentliche Tastkopfspitze ist nur 0,5 mm stark, vergoldet und federgelagert.



Die individuelle und signaltreue Kontaktierung bei verschiedenen Anwendungen wird durch die austauschbare Federspitze und eine Vielzahl von Kontaktierungszubehör gewährleistet. BNC- und weitere einlötbare PCB-Adapter sind erhältlich.  Speziell für HF Messungen am IC ist eine möglichst kurze Masseverbindung nötig. Herkömmliche Adaptierungen bringen durch lange Zuleitungen zusätzliche Induktivität und Resonanzen in den Messkreis und verfälschen so das Messsignal. Hier bietet das innovative IC-Kontaktiersystem der PML-Serie, bestehend aus 5 verschiedenen IC-Kappen für Pin-Abstände von 0,5mm bis 1,27mm, dem innovativen „Ground-Blade“ und dem Kupfer-Masseplättchen „Copper-Pad“ zum Aufkleben auf den IC, die ideale Lösung für kurzschlusssichere, reproduzierbare und unverfälschte Messungen.



Die passiven Tastköpfe PML von PMK sind mit und ohne intelligente Auslesefunktion (Read-out) erhältlich. Das optionale Read-out (RO) ermöglicht die intelligente Kommunikation mit dem Oszilloskop für eine automatische Skalierung auf dem Oszilloskop-Display.



Alle Tastköpfe werden am Ende der Produktion kalibriert. Das Werkskalibrierzertifikat ist optional.



2,5 mm Zubehör - PML Serie

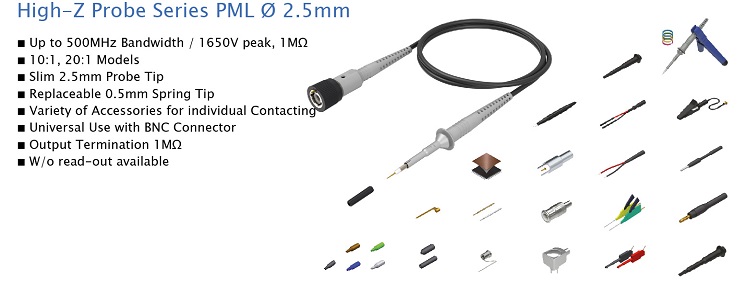

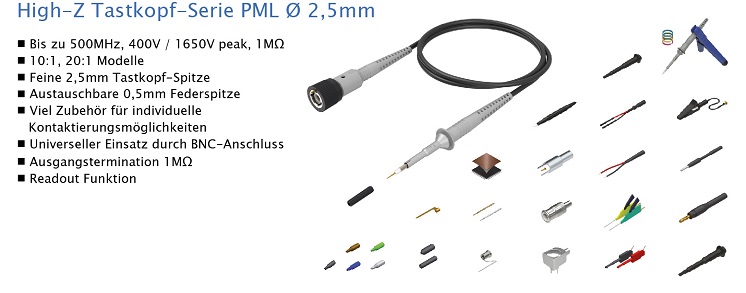

PML High-Z Tastköpfe



Approbationen:





Die CB Zertifikate der PML Serie finden Sie unter:

https://www.iecee.org/certification/certificates/

Referenznummern: DE1-64729
