Messzubehör

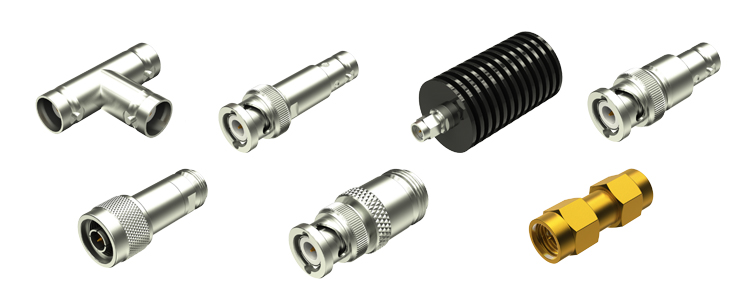

Adapter, Kupplungen, Abschlüsse

Abschlüsse

Bild	Merkzettel	Artikel	Anschluss	Bandbreite (-3dB)	Leistung

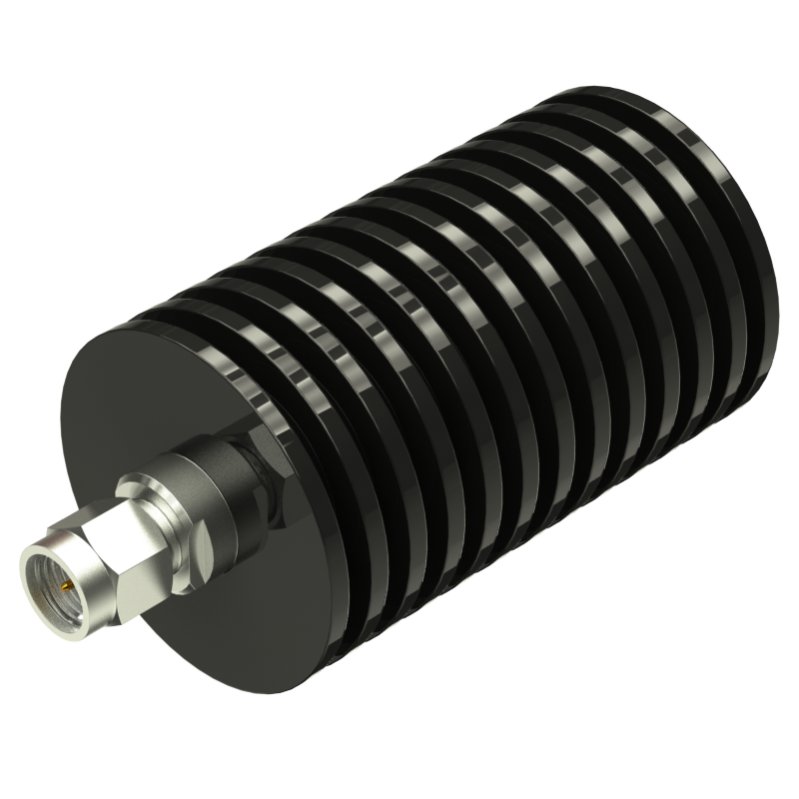

		B090101 T91241 Bild	SMA	12,4 GHz	0,5 W

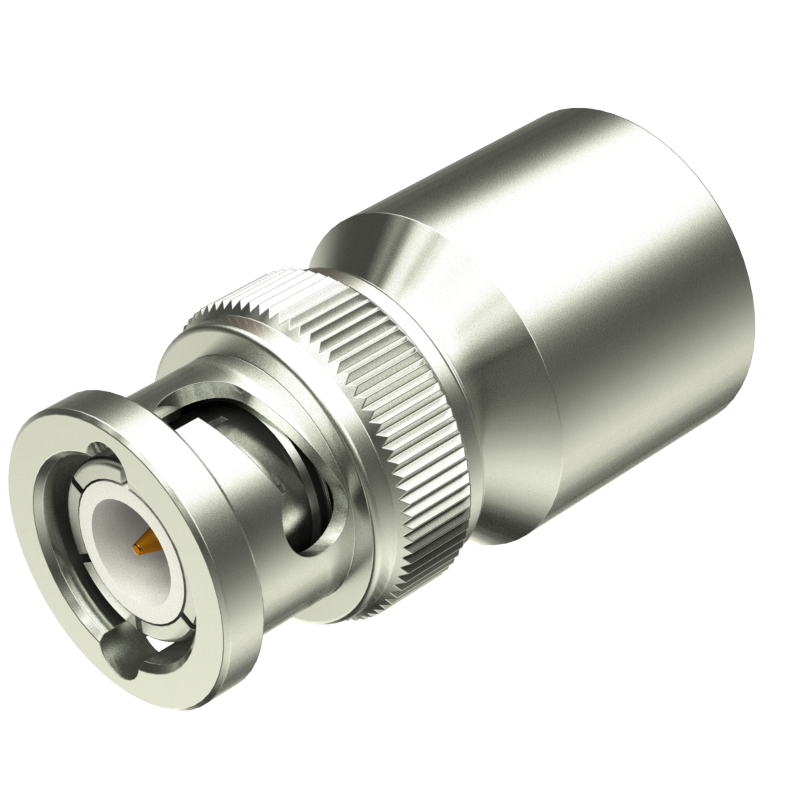

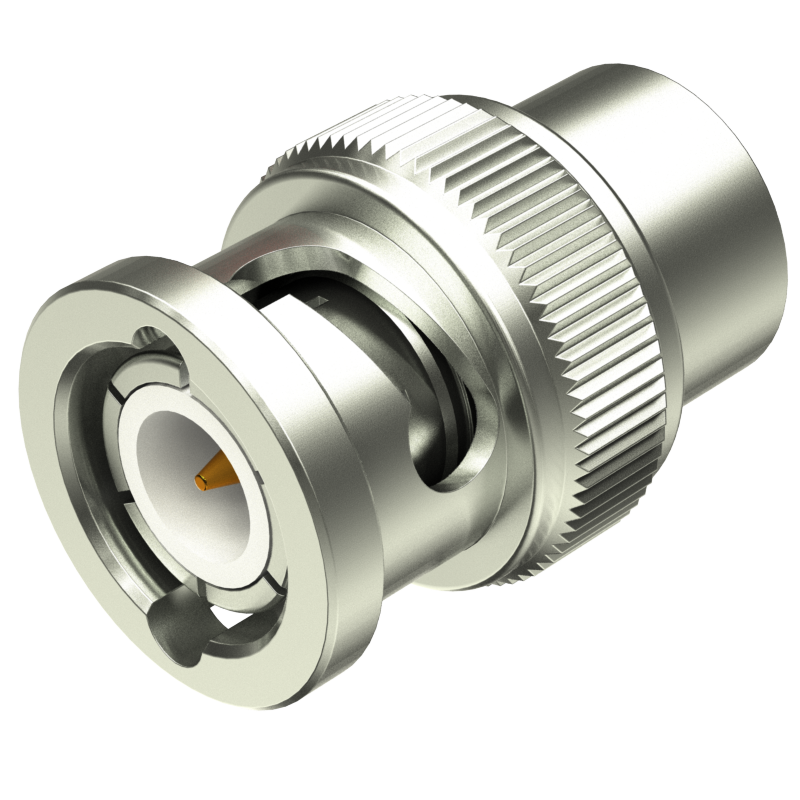

		B020573 T1301 Bild	BNC	3 GHz	0,5 W
		119-916-175 T1302 Bild	BNC	2 GHz	1 W

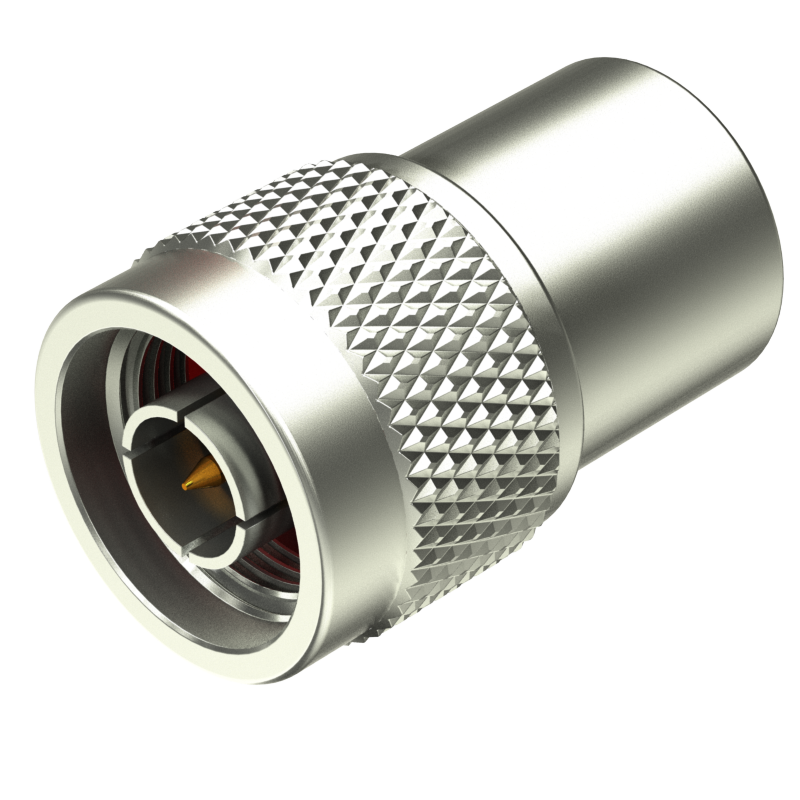

		B010712 T2302 Bild	N	3 GHz	1 W

Durchführungsabschlüsse

Bestellnummer

Anschluss

Bandbreite (-3dB)

Eingangs- impedanz

Leistung

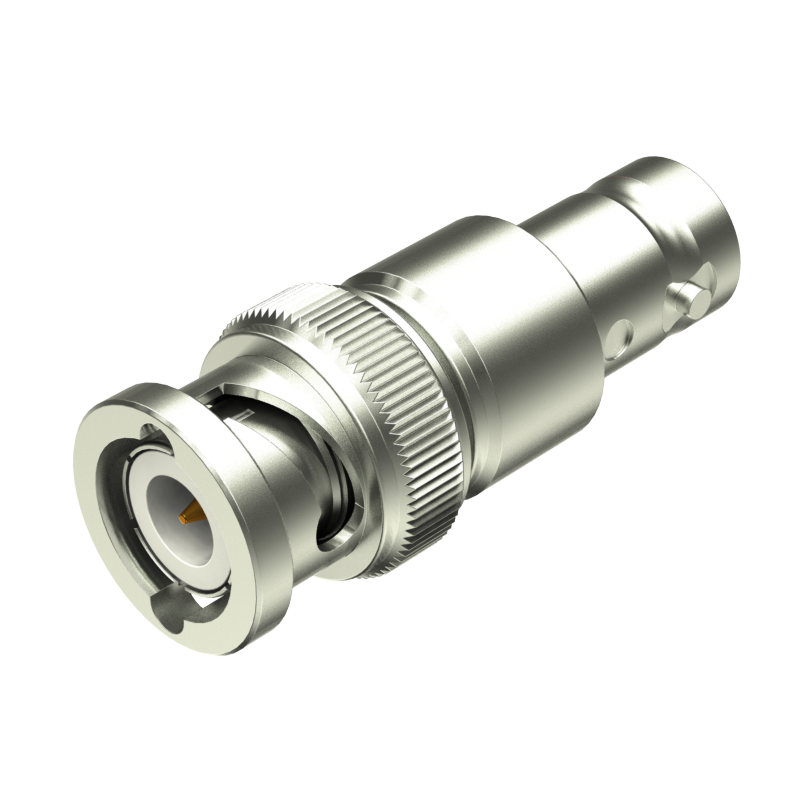

D010031

BNC

500 MHz

50 Ω

0,5 W

119-916-170

BNC

1 GHz

50 Ω

1 W

Dämpfungsglieder

Bild	Merkzettel	Artikel	Anschluss	Bandbreite	Leistung

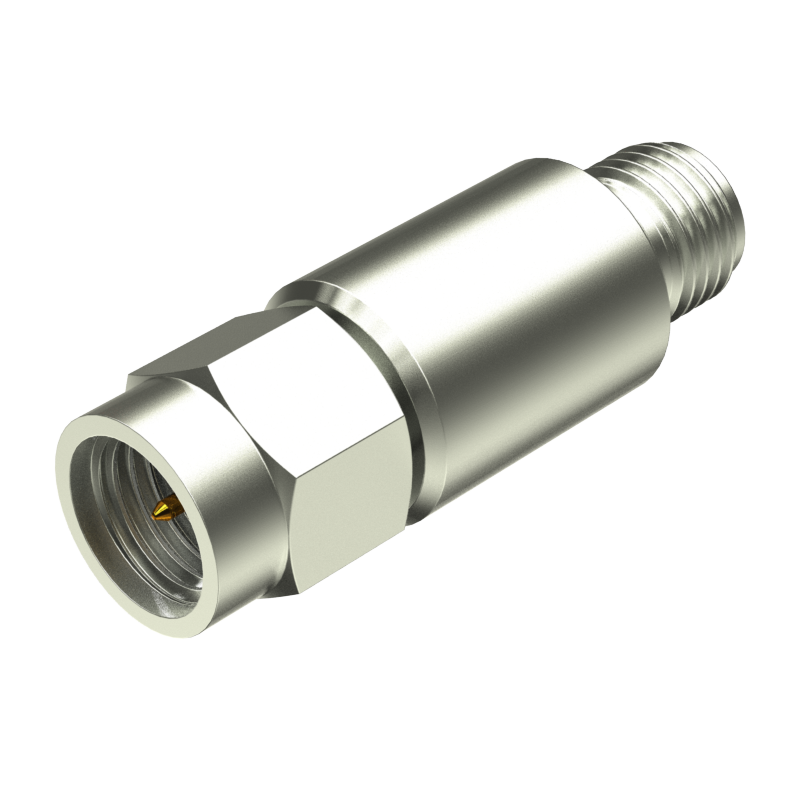

		A090272 A912403 Bild	SMA	3 dB, DC bis 12,4 GHz	1 W
		A090302 A912406 Bild	SMA	6 dB, DC bis 12,4 GHz	1 W
		A090342 A912410 Bild	SMA	10 dB, DC bis 12,4 GHz	1 W
		A090352 A912420 Bild	SMA	20 dB, DC bis 12,4 GHz	1 W

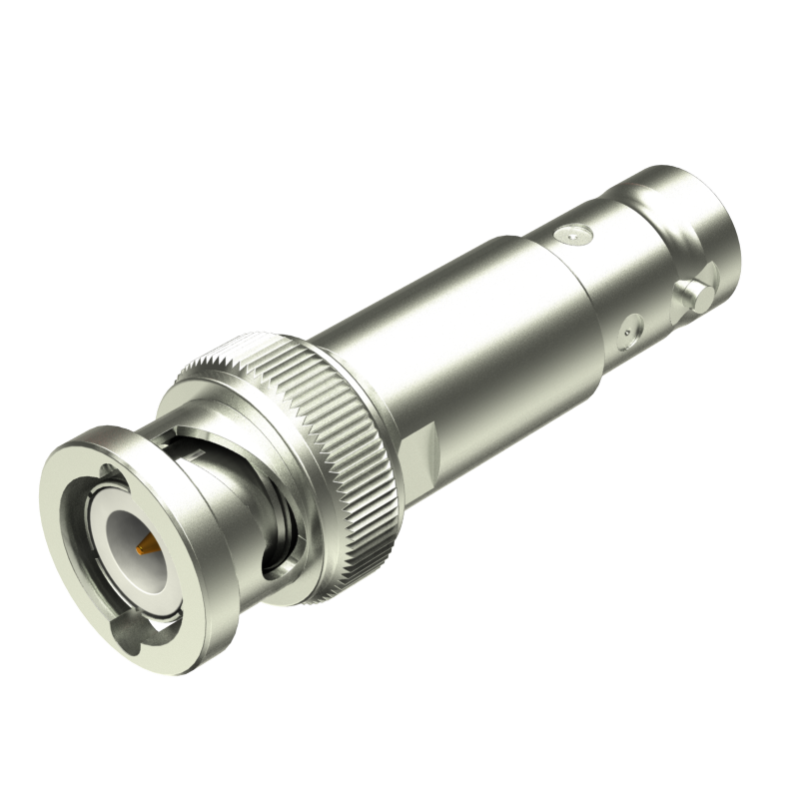

		A021462 A13003 Bild	BNC	3 dB, DC bis 3 GHz	1 W
		A021492 A13006 Bild	BNC	6 dB, DC bis 3 GHz	1 W
		A021532 A13010 Bild	BNC	10 dB, DC bis 3 GHz	1 W
		A021542 A13020 Bild	BNC	20 dB, DC bis 3 GHz	1 W

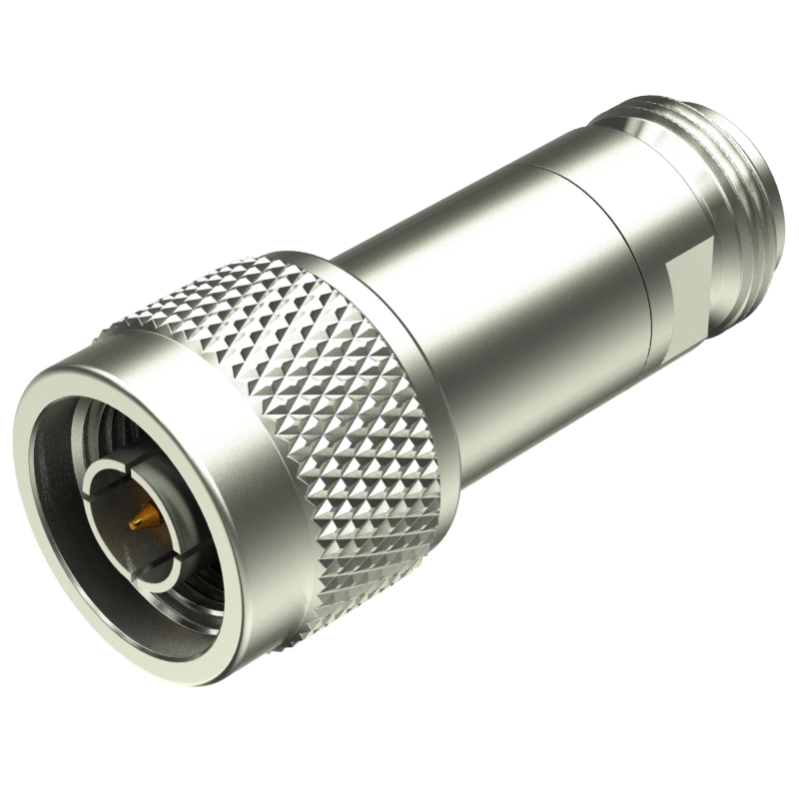

		A011592 A23003 Bild	N	3 dB, DC bis 3 GHz	1 W
		A011602 A23006 Bild	N	6 dB, DC bis 3 GHz	1 W
		A011612 A23010 Bild	N	10 dB, DC bis 3 GHz	1 W
		A011622 A23020 Bild	N	20 dB, DC bis 3 GHz	1 W

Koaxial Kupplungen

Bild	Merkzettel	Artikel	Beschreibung	Anschluss	Bandbreite	Spannungsfestigkeit	V.S.W.R. (max)	Arbeitsbereich (° C)	Eingangs- impedanz

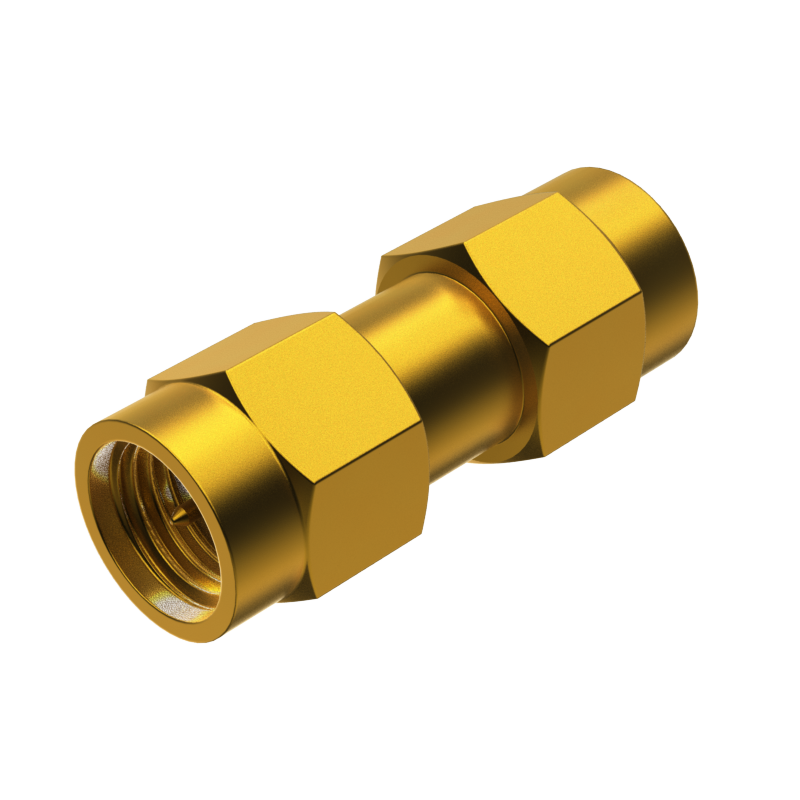

		C061360 SMA136 Bild	Starres Kabel	SMA auf SMA (männlich)	DC bis 18 GHz	1000 V AC/min	1,4	-10 bis +40	50 Ω

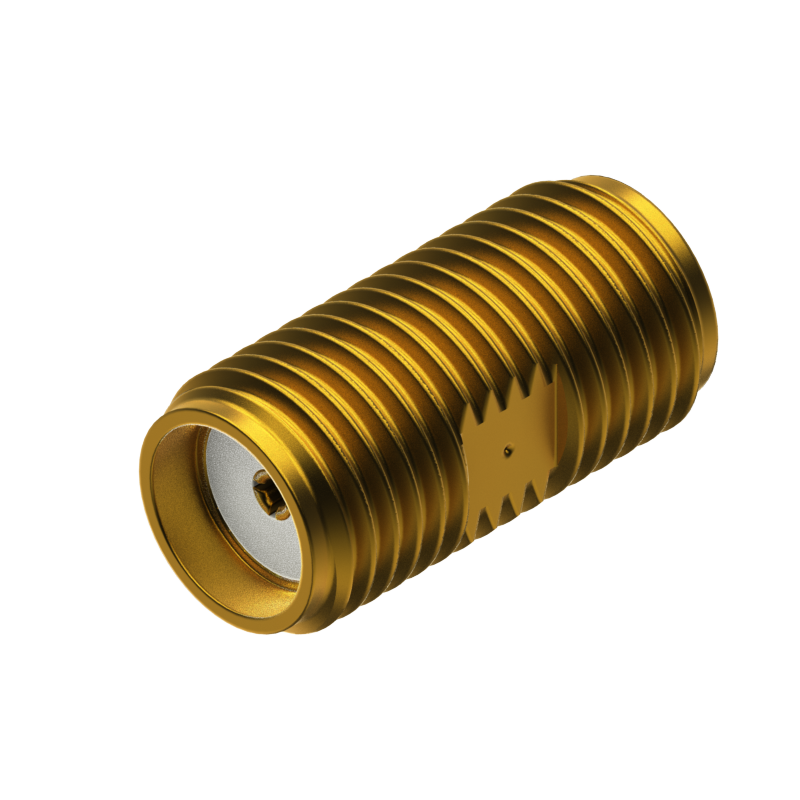

		C061201 SMA120 Bild		SMA auf SMA (weiblich)	DC bis 18 GHz	1000 V AC/min	1,4	-10 bis +40	50 Ω

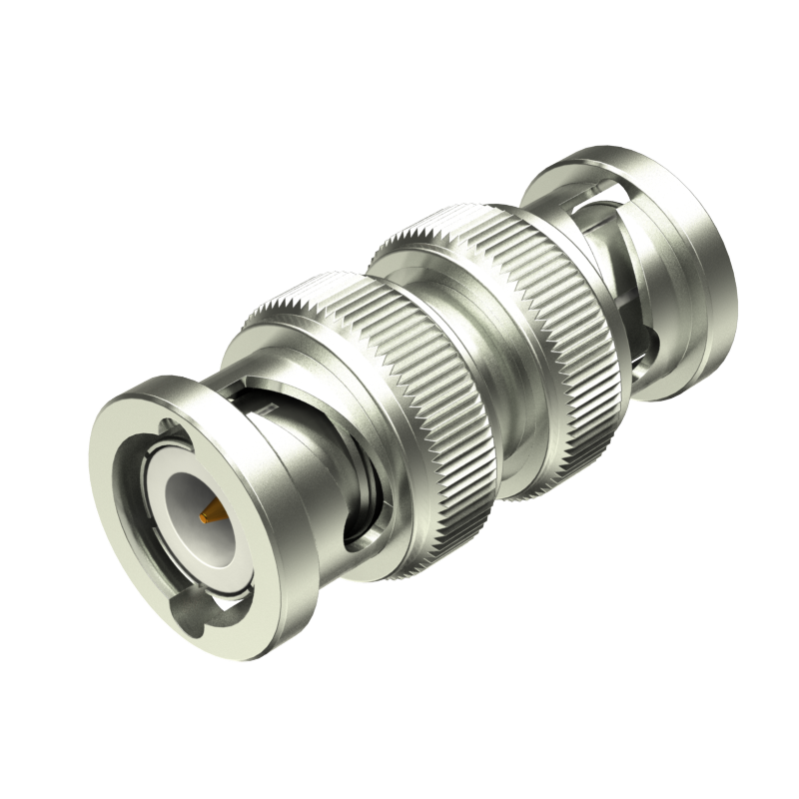

		C020352 BNC035 Bild		BNC auf BNC (männlich)	DC bis 4 GHz	1500 V AC/min	1,2	-10 bis +40	50 Ω

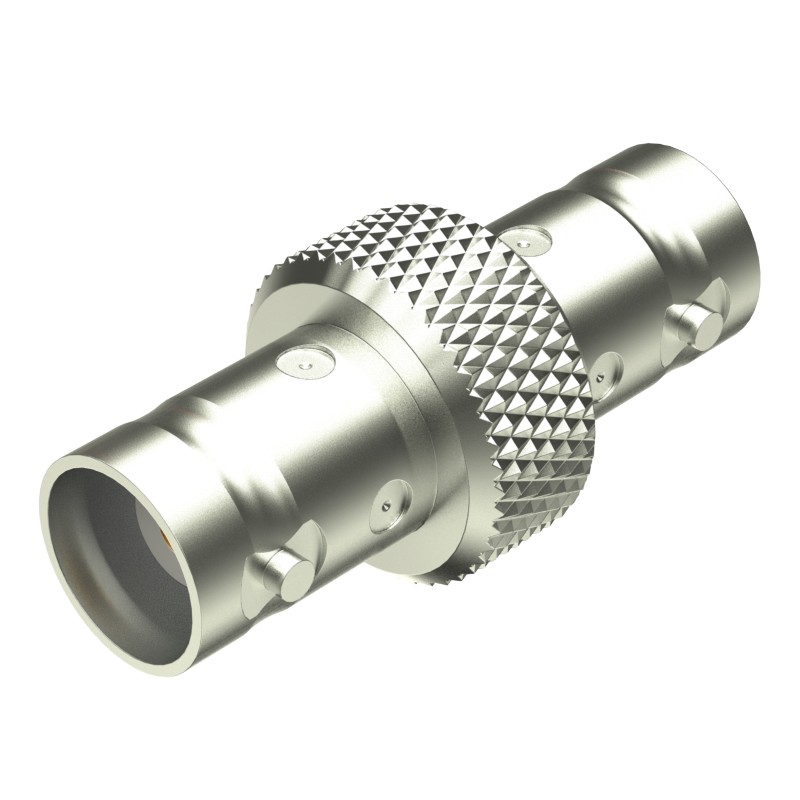

		C020360 BNC036 Bild		BNC auf BNC (weiblich)	DC bis 4 GHz	1500 V AC/min	1,2	-10 bis +40	50 Ω

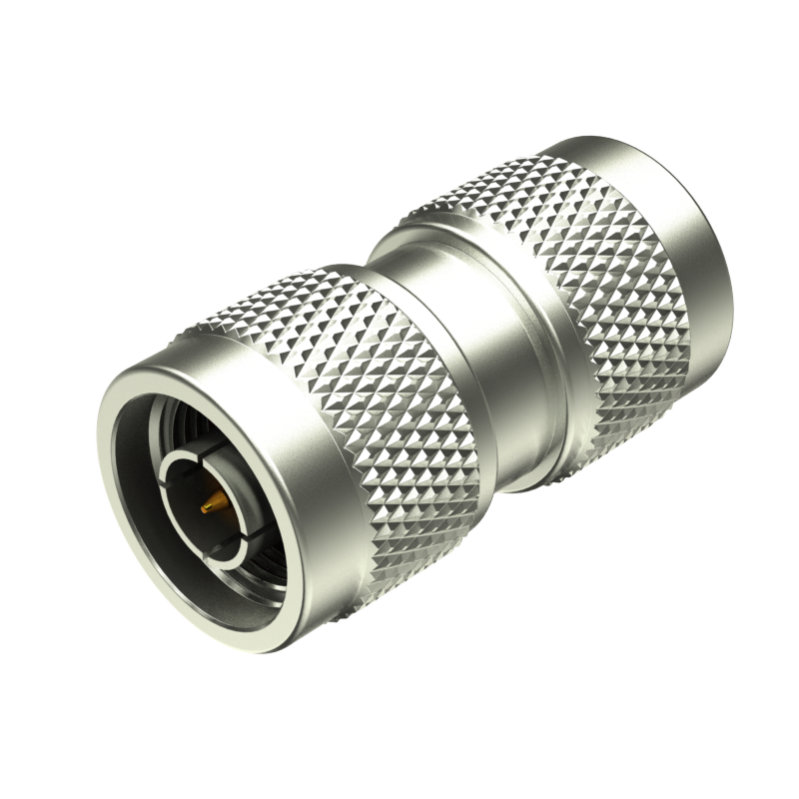

		C014120 N412 Bild		N auf N (männlich)	DC bis 4 GHz	1000 V AC/min	1,35	-10 bis +40	50 Ω

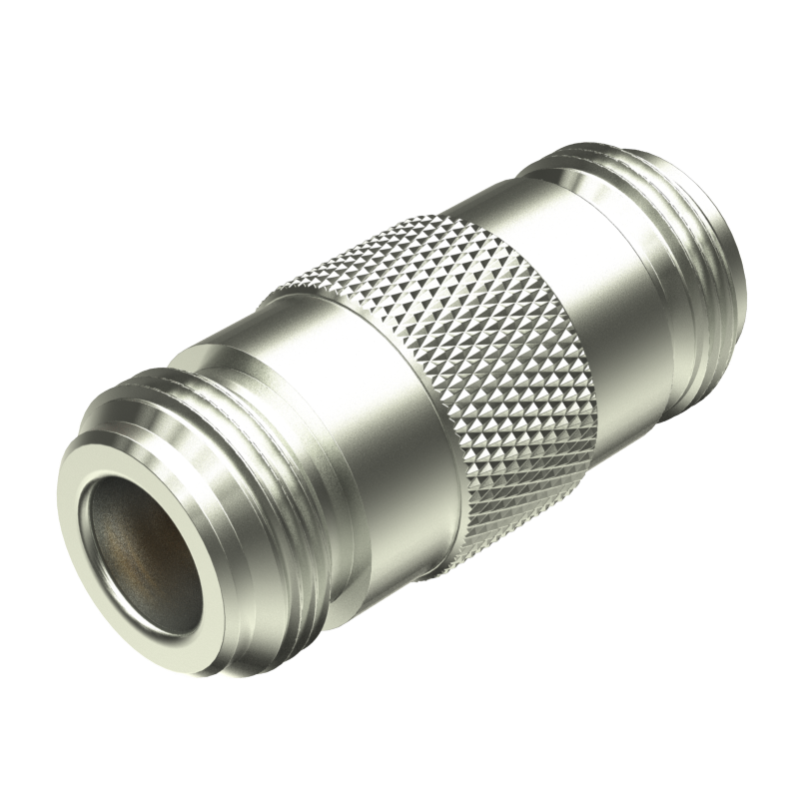

		C010510 N051 Bild		N auf N (weiblich)	DC bis 4 GHz	1500 V AC/min	1,35	-10 bis +40	50 Ω

T Adapter

Bild	Merkzettel	Artikel	Anschluss	Bandbreite	Spannungsfestigkeit	Arbeitsbereich (° C)	Eingangs- impedanz
		T064570 SMA457	SMA-TA-JJJ	DC bis 12,4	500 V AC/min	-10 bis +40	50 Ω

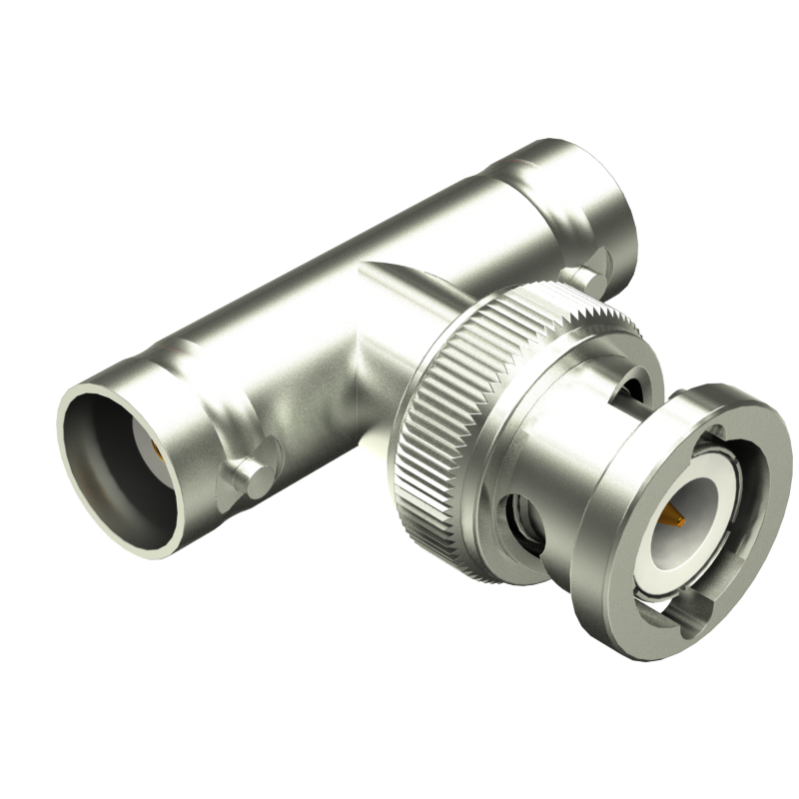

		C020375 BNC037 Bild	BNC (männlich) auf 2x BNC (weiblich)	DC bis 4 GHz	1500 V AC/min	-10 bis +40	50 Ω

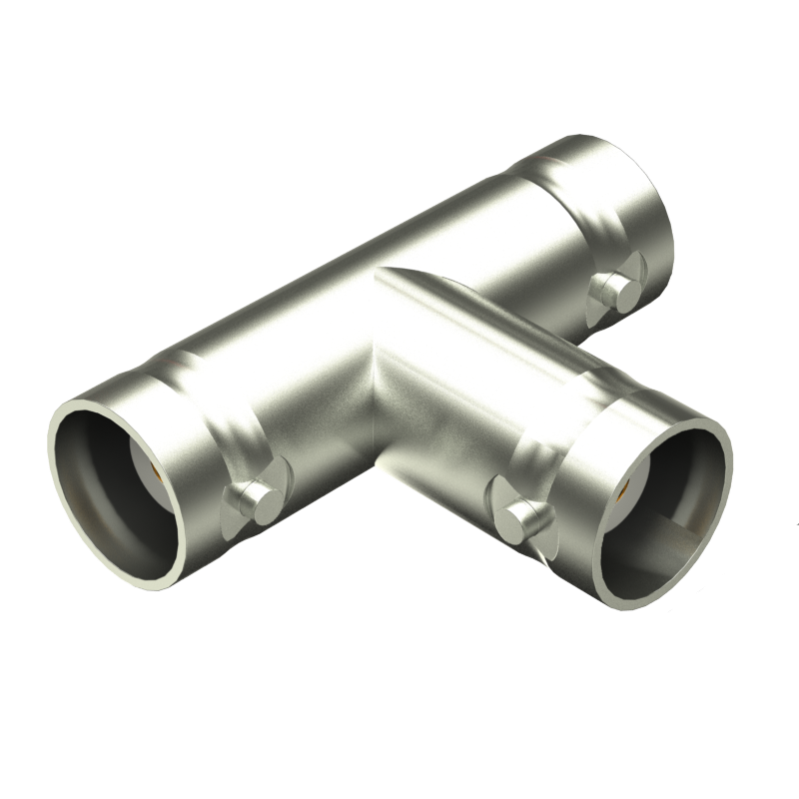

		C020387 BNC038 Bild	BNC auf 2x BNC (weiblich)	DC bis 4 GHz	1500 V AC/min	-10 bis +40	50 Ω

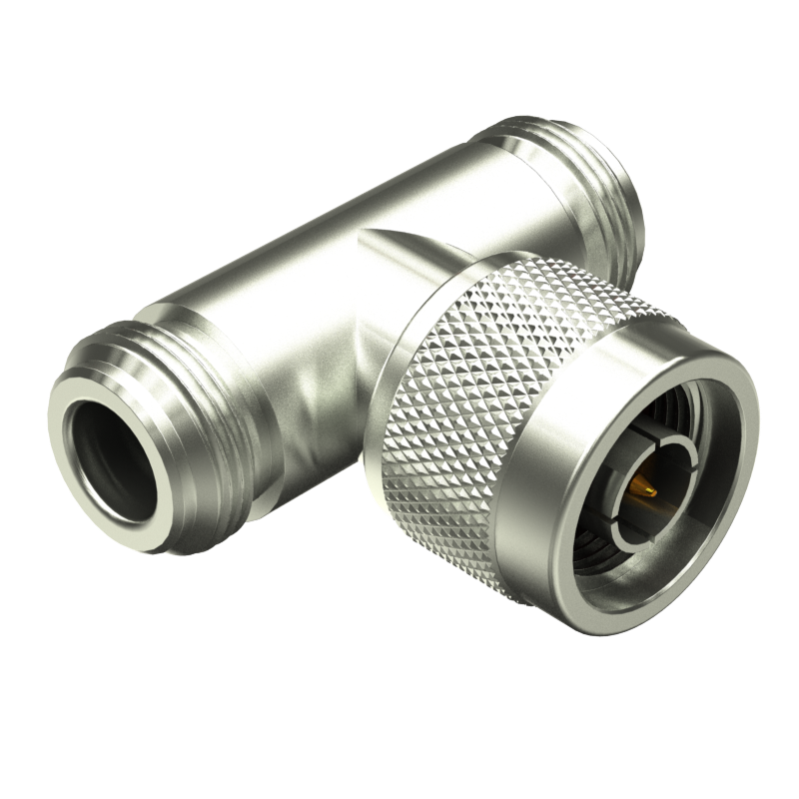

		C010541 N054 Bild	N (männlich) auf 2x N (weiblich)	DC bis 4 GHz	1500 V AC/min	-10 bis +40	50 Ω

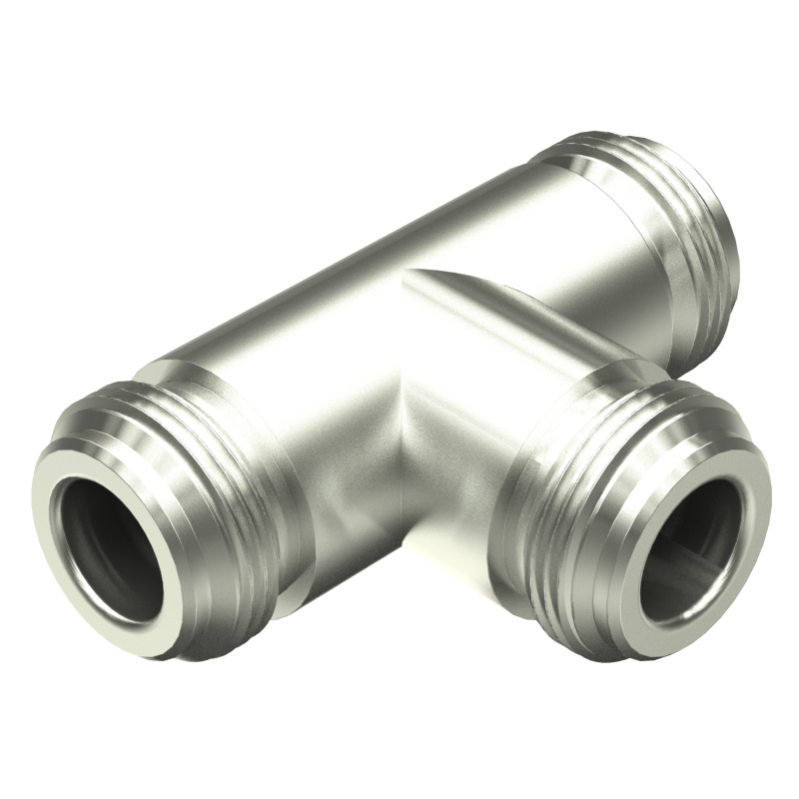

		C010530 N053 Bild	N auf 2x N (weiblich)	DC bis 4 GHz	1500 V AC/min	-10 bis +40	50 Ω

Koaxial Interserien Adapter

Bild	Merkzettel	Artikel	Anschluss	Bandbreite	Spannungsfestigkeit	V.S.W.R. (max)	Arbeitsbereich (° C)	Eingangs- impedanz
		C100622 BA062	SMA (männlich) auf BNC (weiblich)	DC bis 4 GHz	1000 V AC/min	1,2	-10 bis +40	50 Ω

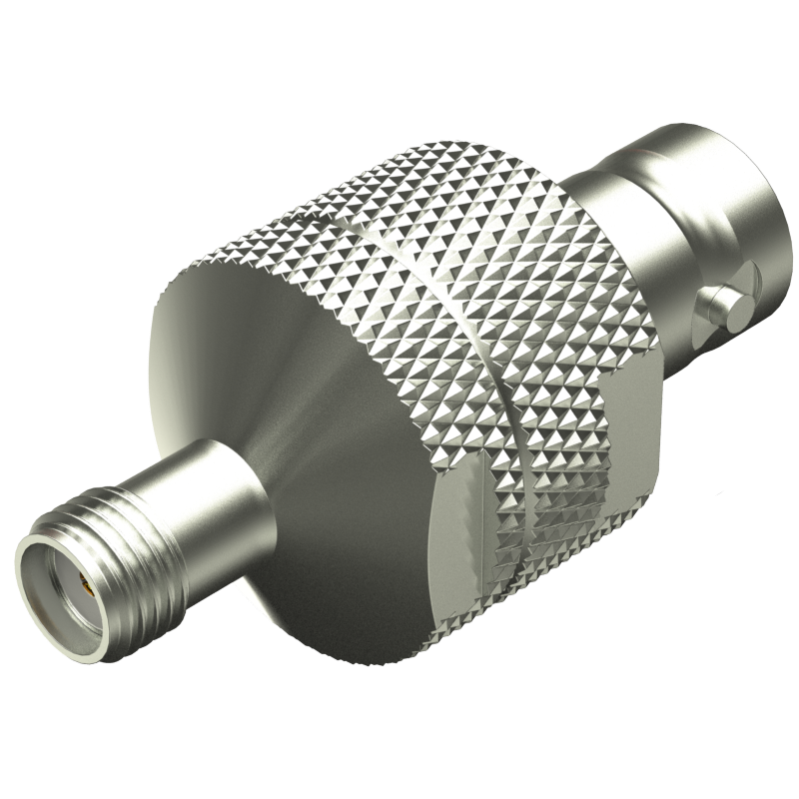

		C100632 BA063 Bild	SMA auf BNC (weiblich)	DC bis 4 GHz	1000 V AC/min	1,2	-10 bis +40	50 Ω

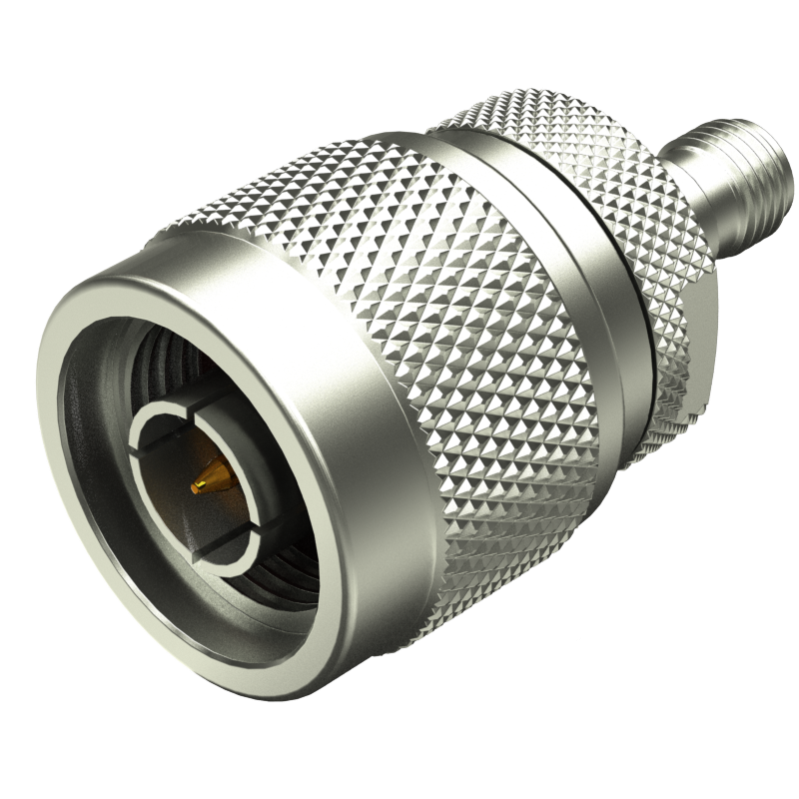

		C100574 BA057 Bild	N (männlich) auf SMA (weiblich)	DC bis 10 GHz	1000 V AC/min	1,4	-10 bis +40	50 Ω

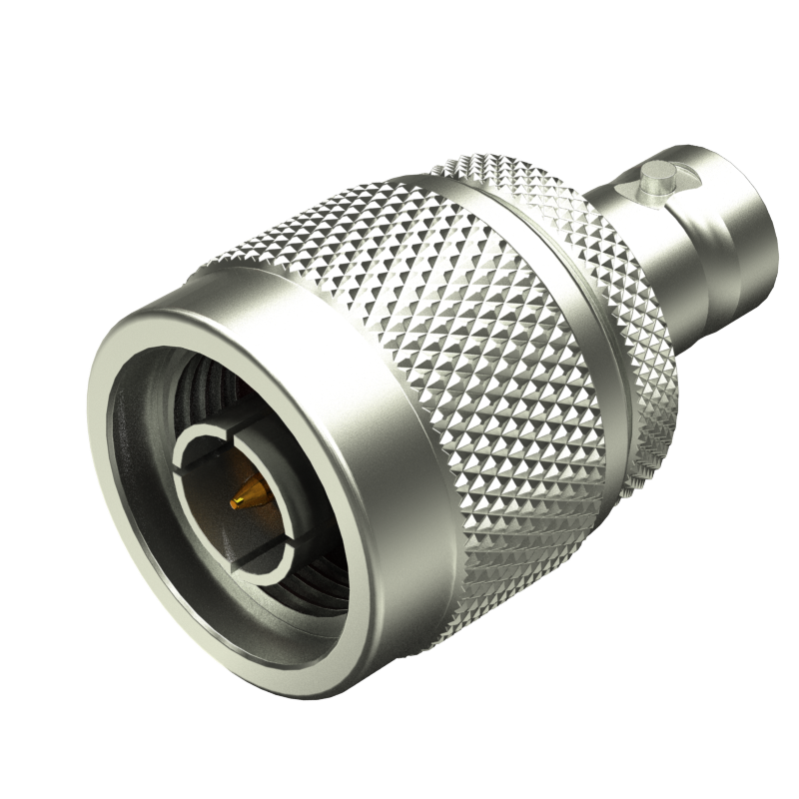

		C100015 BA001 Bild	N (männlich) auf BNC (weiblich)	DC bis 4 GHz	1500 V AC/min	1,2	-10 bis +40	50 Ω

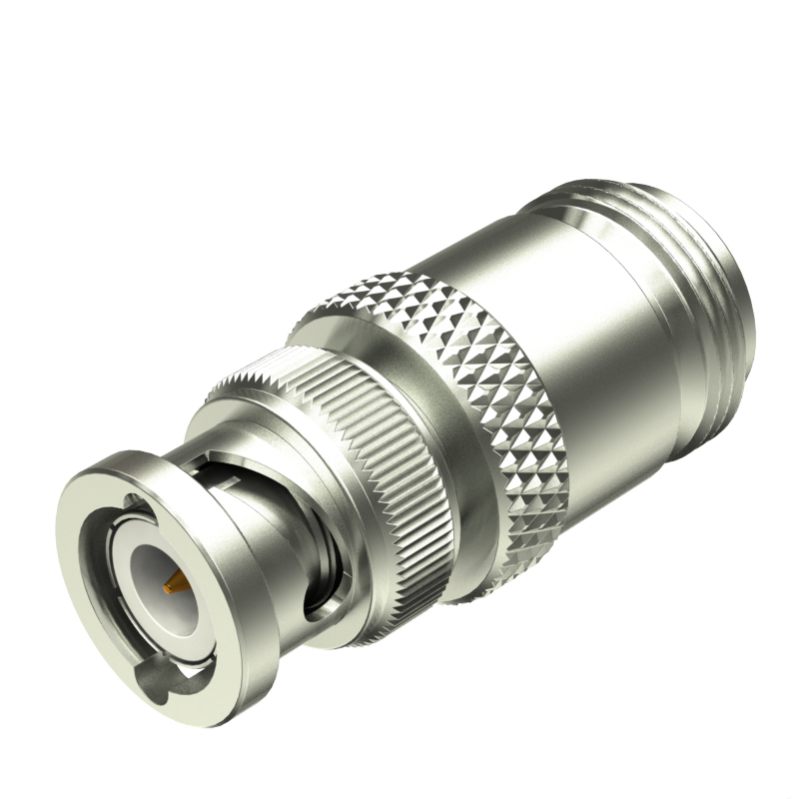

		C100020 BA002 Bild	BNC (männlich) auf N (weiblich)	DC bis 4 GHz	1500 V AC/min	1,4	-10 bis +40	50 Ω

Impedanzwandler

Artikel

Anschluss

Bandbreite

V.S.W.R. (max)

Arbeitsbereich (° C)

Einfügungsdämpfung

Umwandlung

Leistung (max)

Eingangs- impedanz

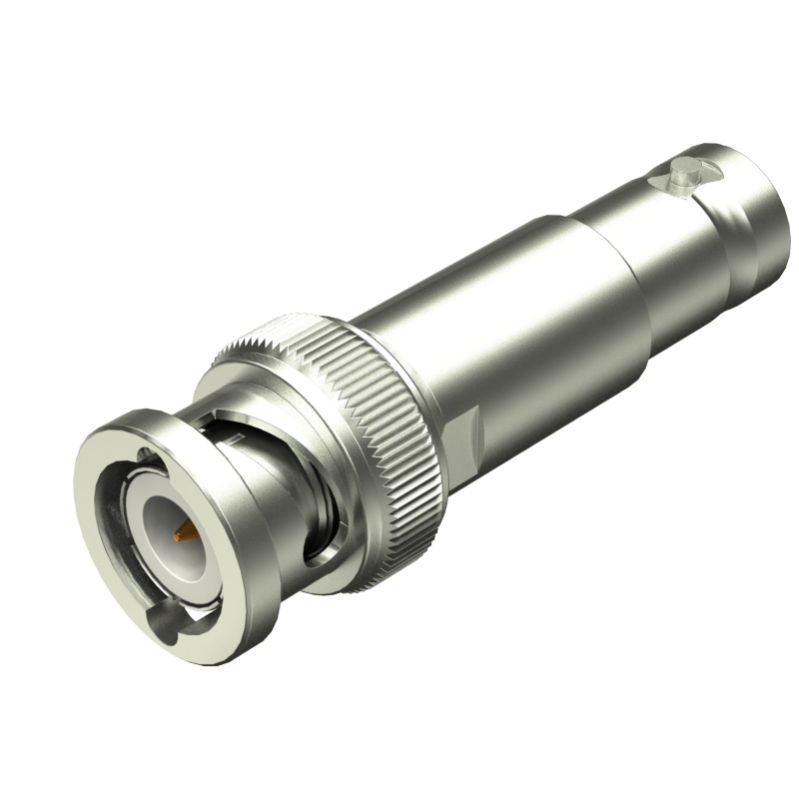

D015420

PD542

BNC (männlich) auf BNC75 (weiblich)

DC bis 3 GHz

1,2 (DC bis 2 GHz) 1,25 (2 bis 3 GHz)

-10 bis +40

1,2 ± 0,5 (DC bis 3 GHz)

Widerstand

0,5 W

50 - 75 Ω

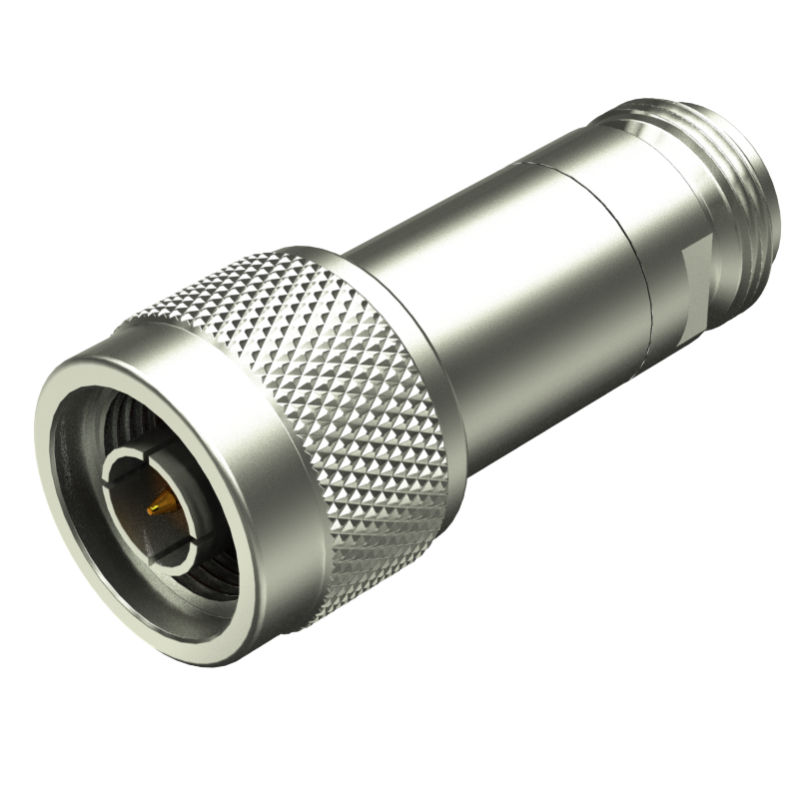

D015440

PD544

N (männlich) auf N75 (weiblich)

DC bis 3 GHz

1,2

-10 bis +40

1,2 ± 0,5 (DC bis 3 GHz)

Widerstand

0,5 W

50 - 75 Ω

DC Blocker

Artikel

Anschluss

Bandbreite (-1 dB)

V.S.W.R. (max)

Arbeitsbereich (° C)

Einfügungsdämpfung

Eingangs- spannung

Eingangs- impedanz

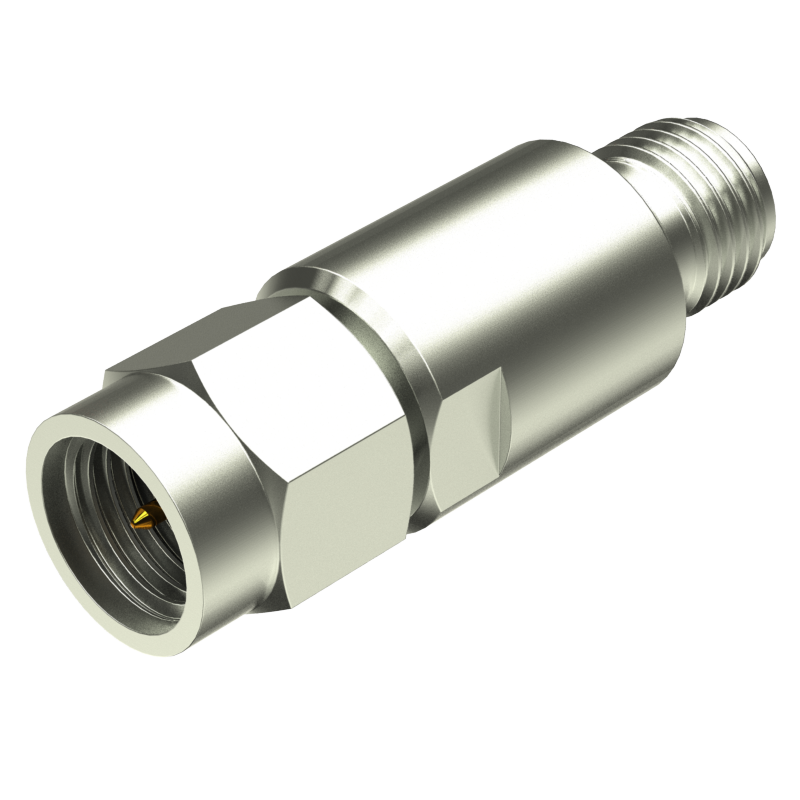

D015531

PD553

SMA (männlich) auf SMA (weiblich)

0,01 bis 18 GHz

1,4

-10 bis +40

1

± 10 (DC+AC peak)

50 Ω

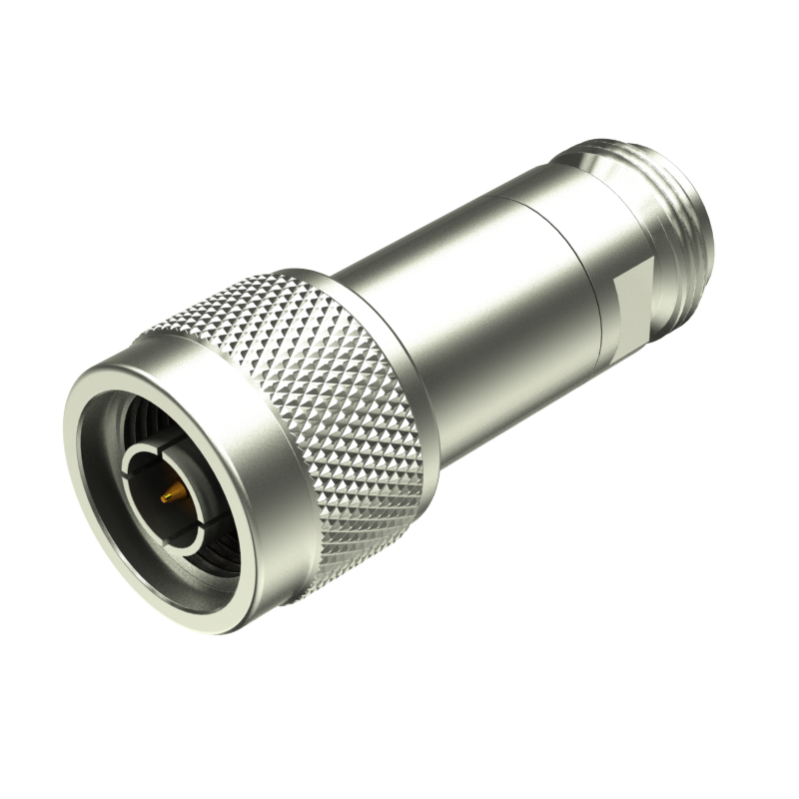

D015540

PD554

N (männlich) auf N (weiblich)

0,01 bis 8 GHz

1,4

-10 bis +40

1

± 10 (DC+AC peak)

50 Ω

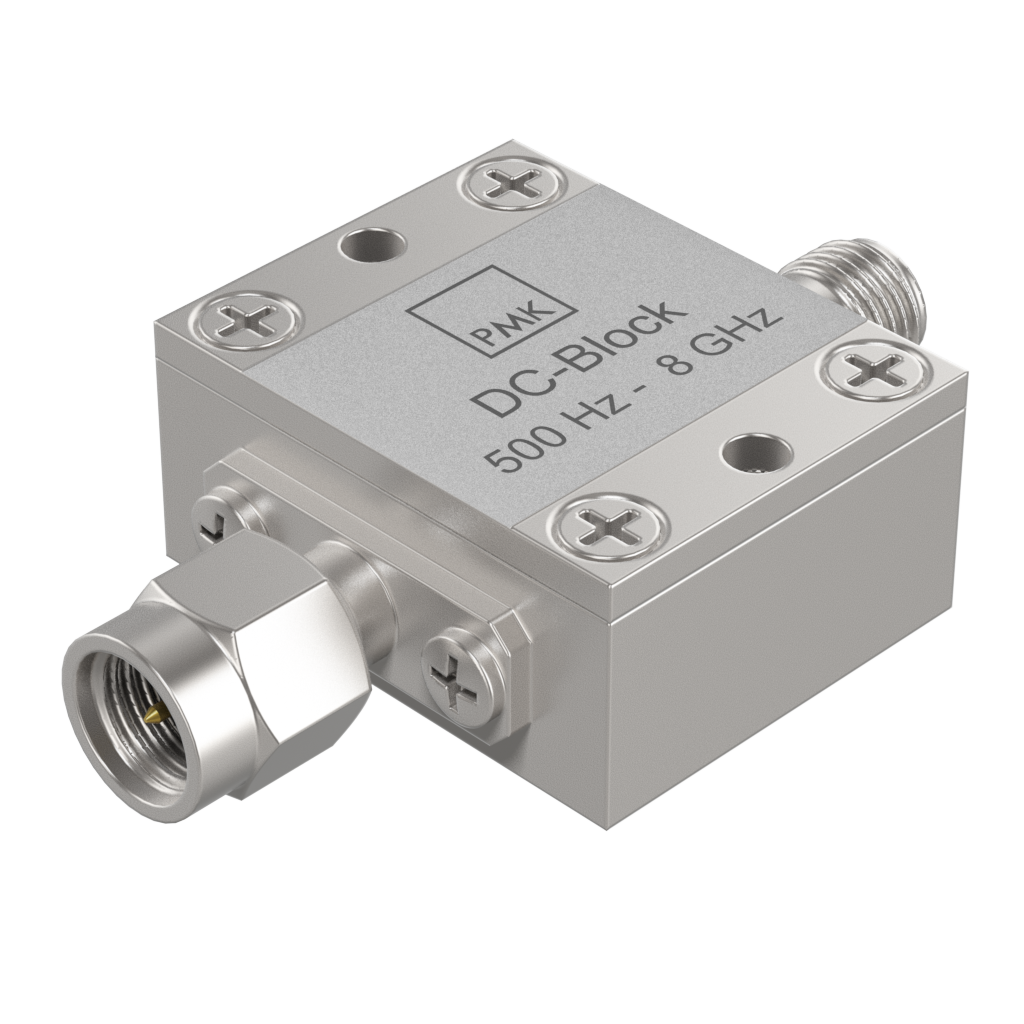

DCB-500HZ-8GZ

DCB500HZ-8GHZ

DCB-500HZ-8GZ Datasheet DC Blocker en Bild

SMA (männlich) auf SMA (weiblich)

500 Hz bis 8 GHz

1,5

-40 bis +85

1,4 dB

50 Ω
