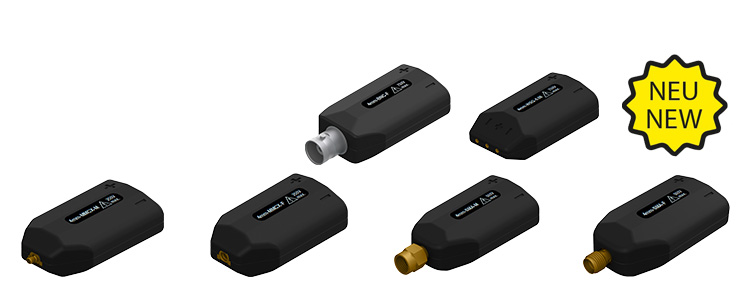

Testpunkt auf 4mm-Adapter für BumbleBee® und HORNET® Serien
■ Zuverlässige Verbindung zu MMCX, SMA, BNC, Pfostenstecker,…
■ Spezifizierte PMK-Tastkopf-Bandbreite bleibt gültig
■ Spezifizierte PMK-Tastkopf-Bandbreite bleibt gültig
Differentielle Hochspannungstastköpfe
Testpunkt auf 4mm-Adapter für BumbleBee® und HORNET® Serien
Die Testpunkt auf 4mm-Adapter ermöglichen den direkten Anschluss von differentiellen Hochspannungstastköpfen der Serien BumbleBee® und HORNET® an Testpunkte mit Pfostensteckern oder MMCX-, SMA-, BNC-Anschlüssen.
Die spezifizierte Bandbreite der BumbleBee®- und HORNET®-Tastköpfe bleibt weiterhin gültig.
Diese Tastkopfadapter sind nicht für den handgehaltenen Betrieb geeignet.
Modelle & Spezifikationen
| Bild | Merkzettel | Bestellnummer | Eingangs- spannung | Eingangsanschluss |
|---|---|---|---|---|

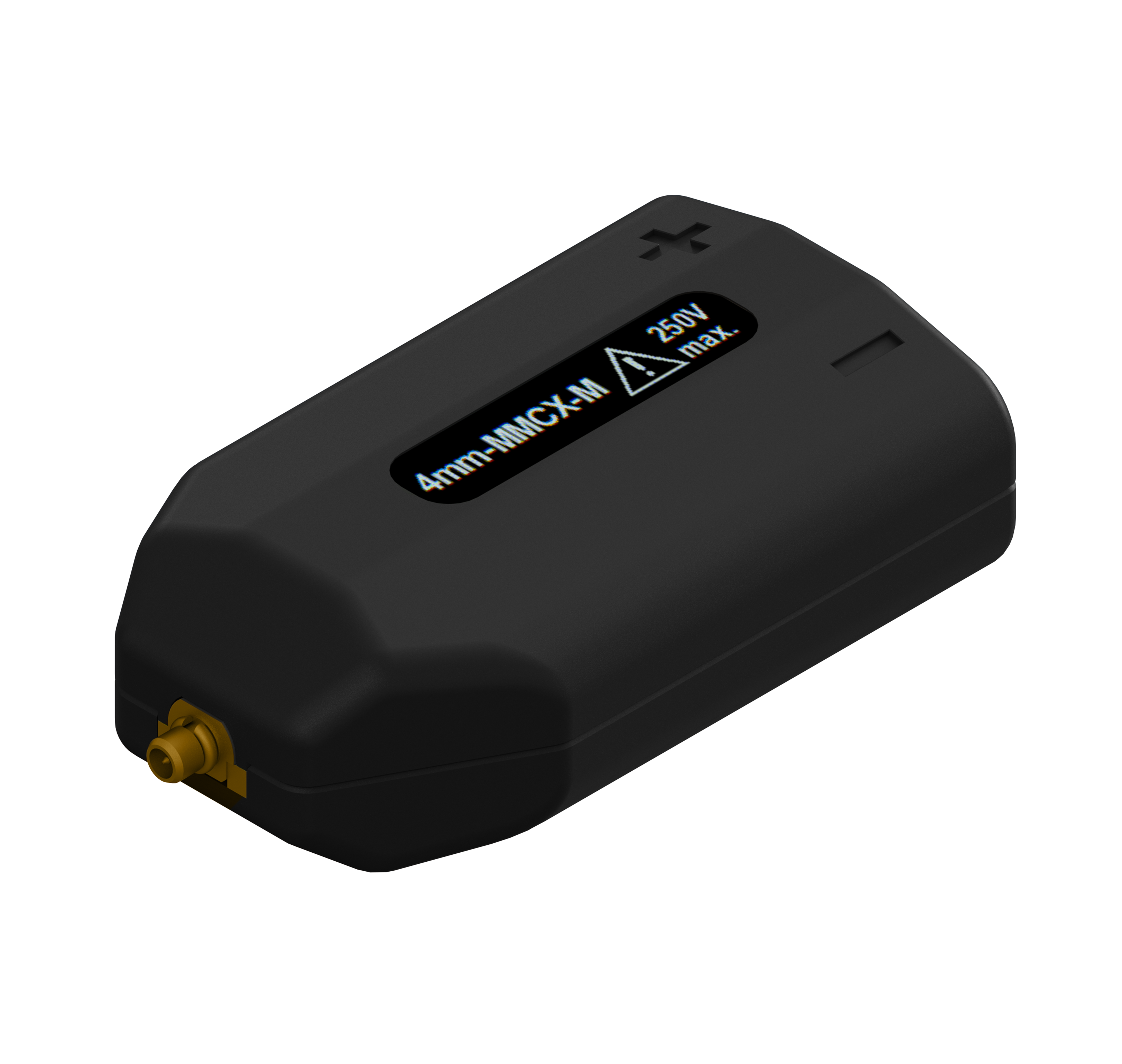

4mm-MMCX-M | 250V DC + AC pk, 500V Pulse | MMCX (Stecker) | ||

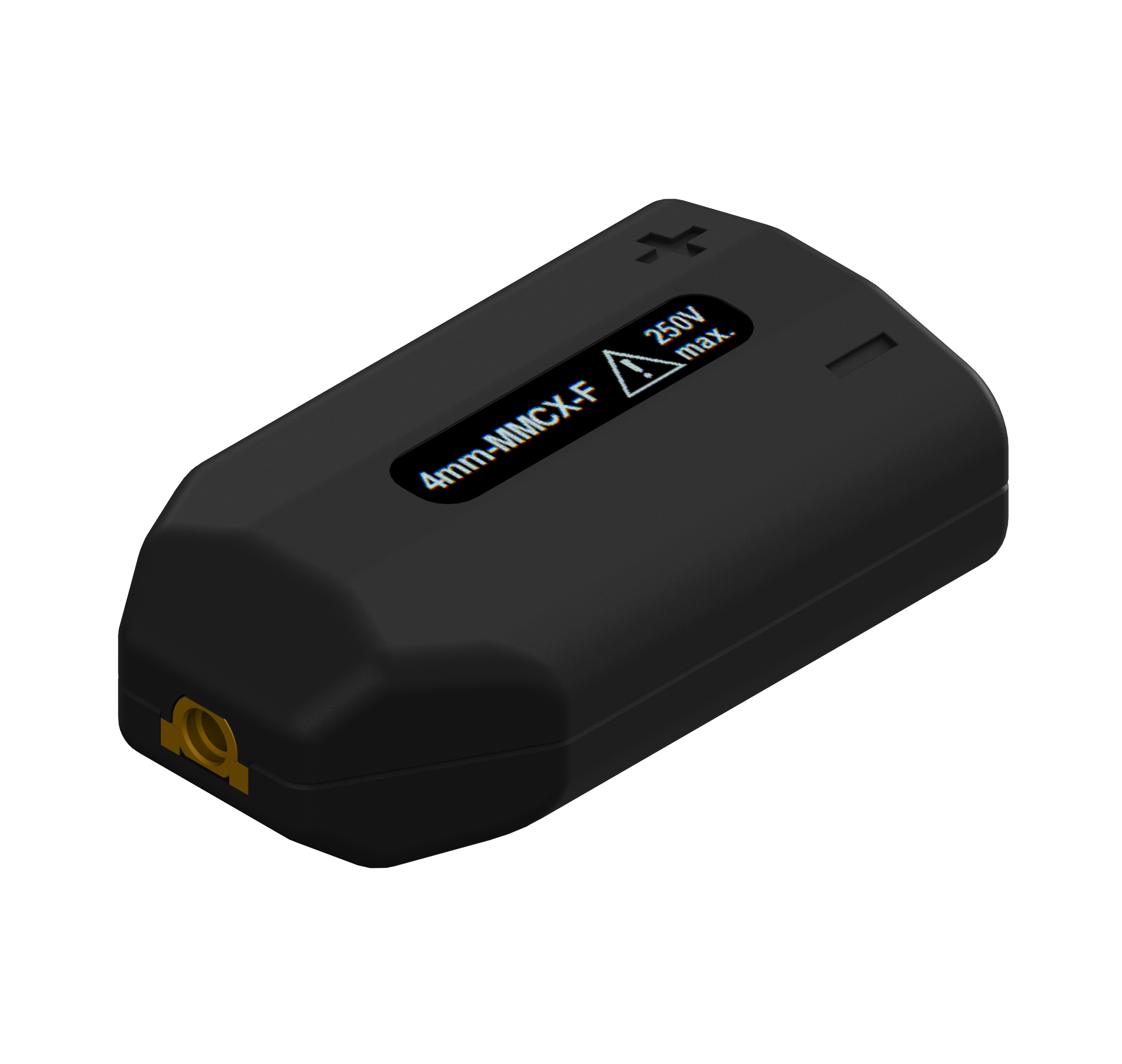

4mm-MMCX-F | 250V DC + AC pk, 500V Pulse | MMCX (Buchse) | ||

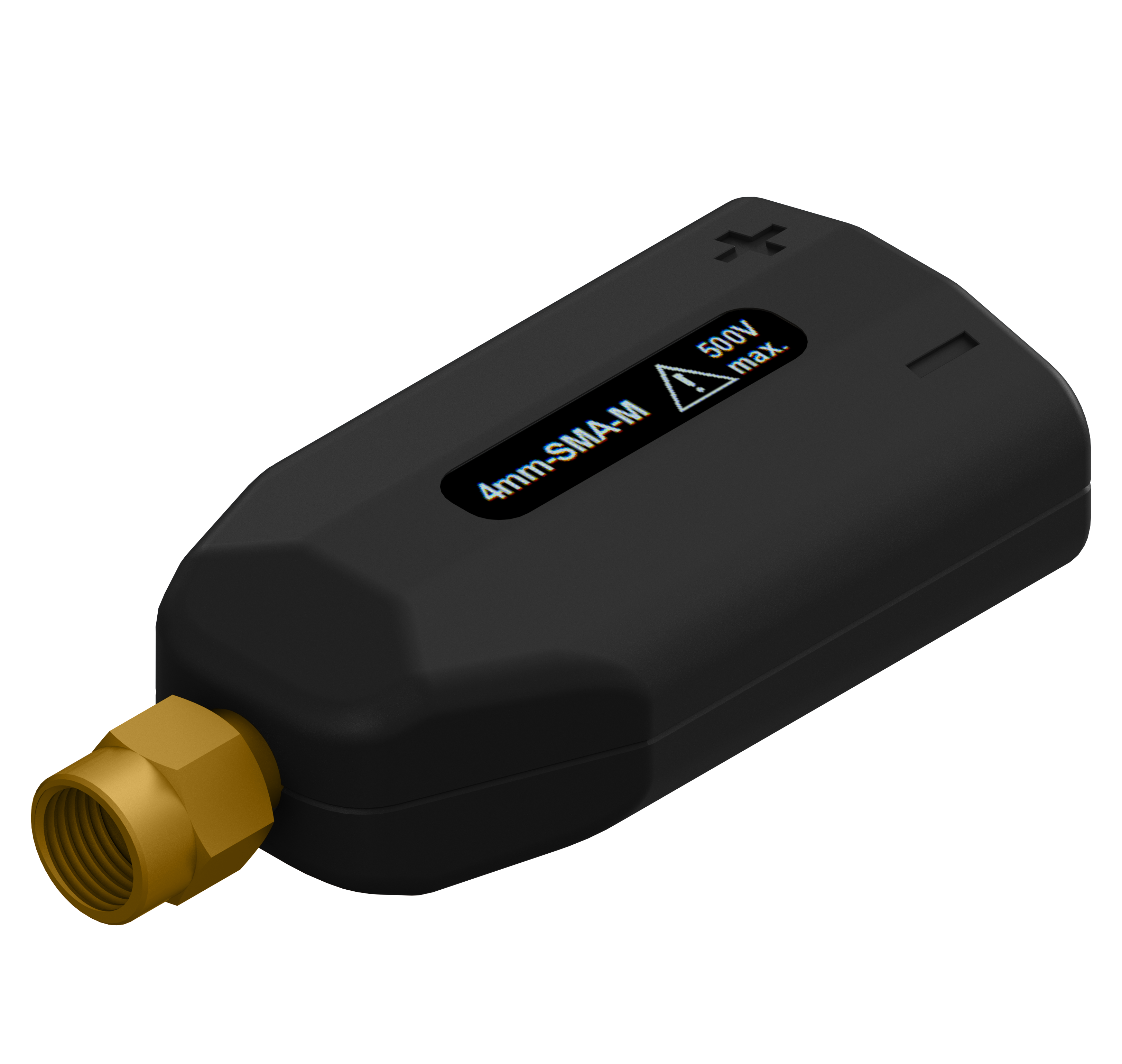

4mm-SMA-M | 500V DC + AC pk, 1000V Pulse | SMA (Stecker) | ||

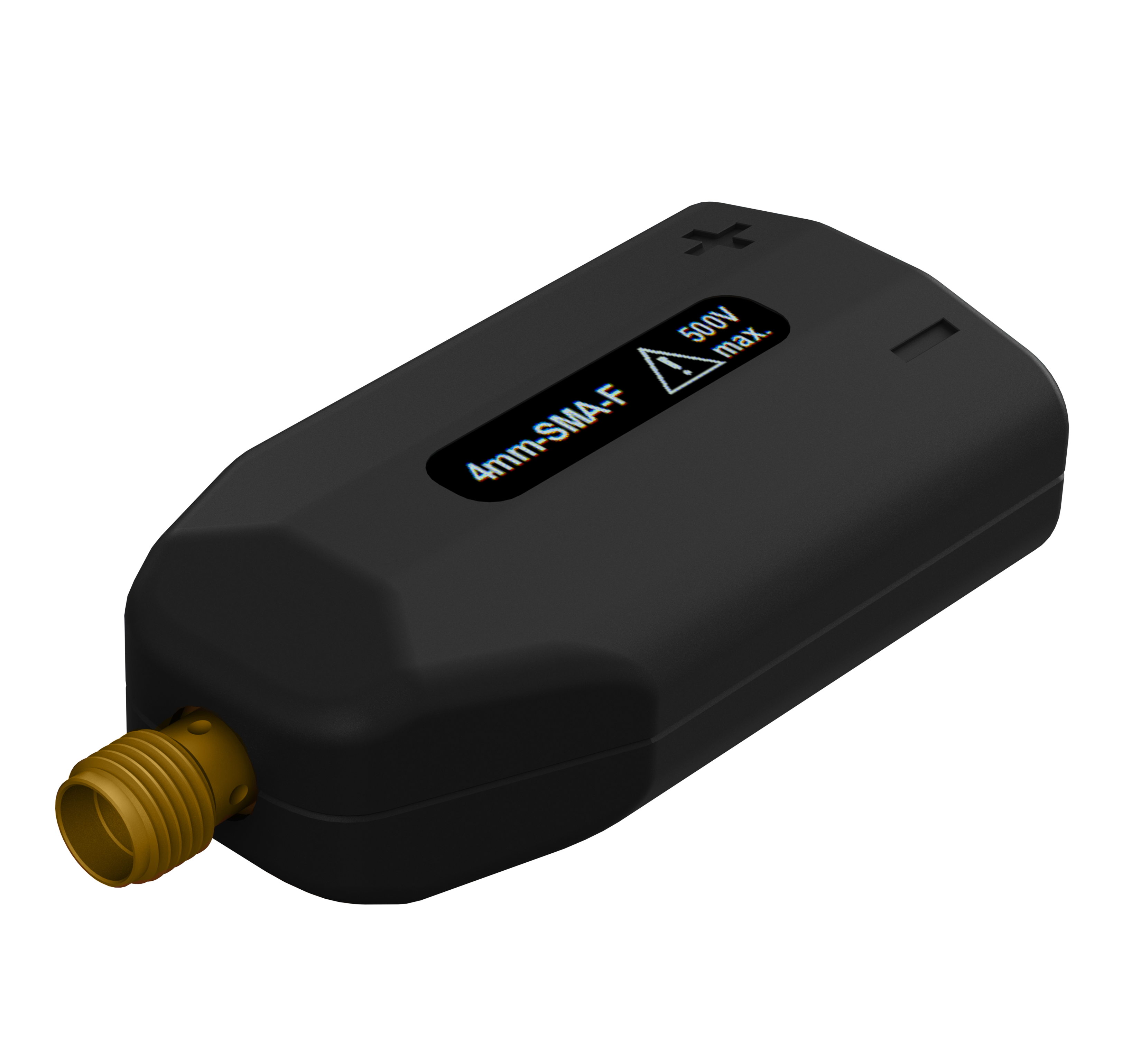

4mm-SMA-F | 500V DC + AC pk, 1000V Pulse | SMA (Buchse) | ||

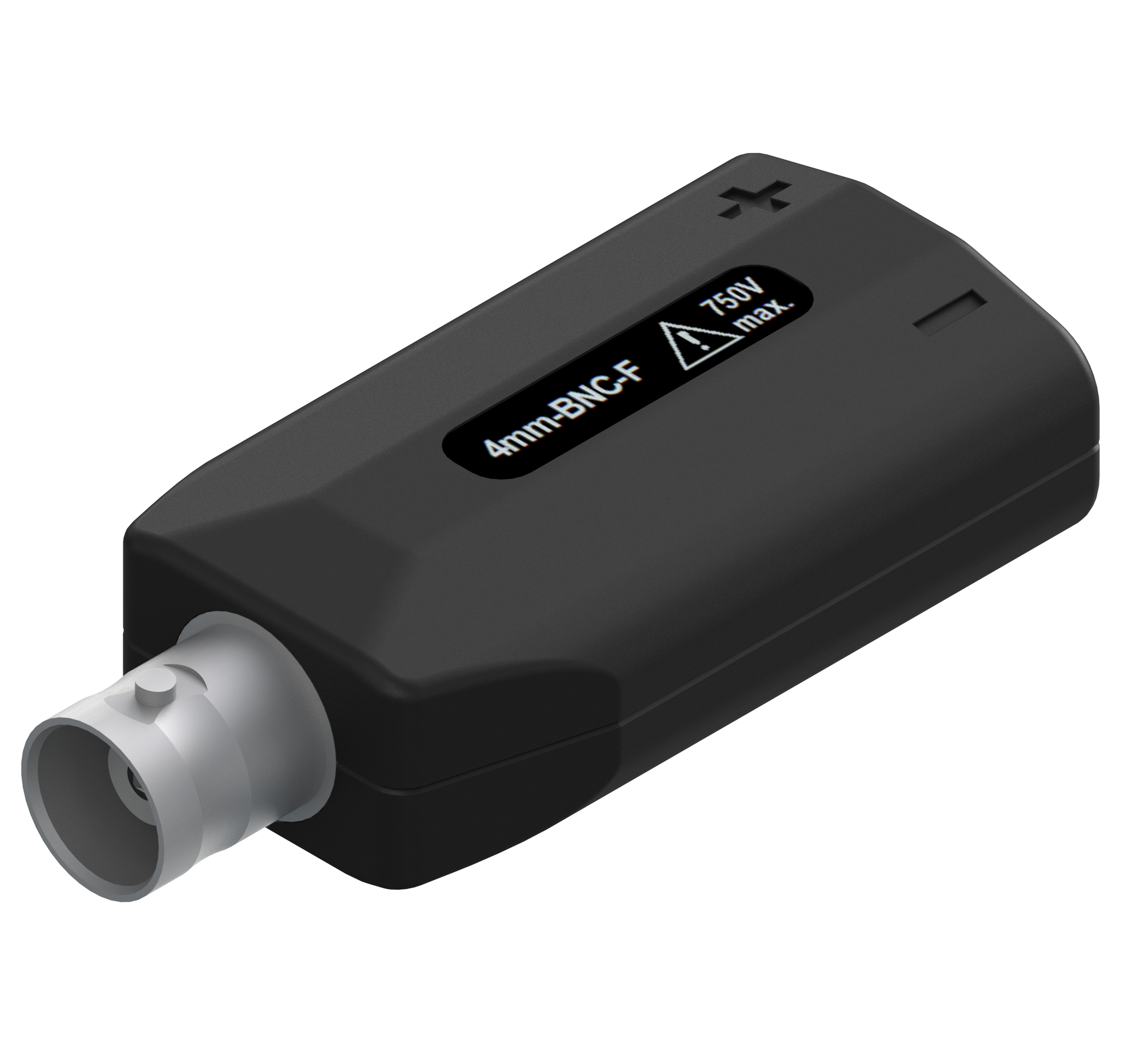

4mm-BNC-F | 750V DC + AC pk, 1500V Pulse | BNC (Buchse) | ||

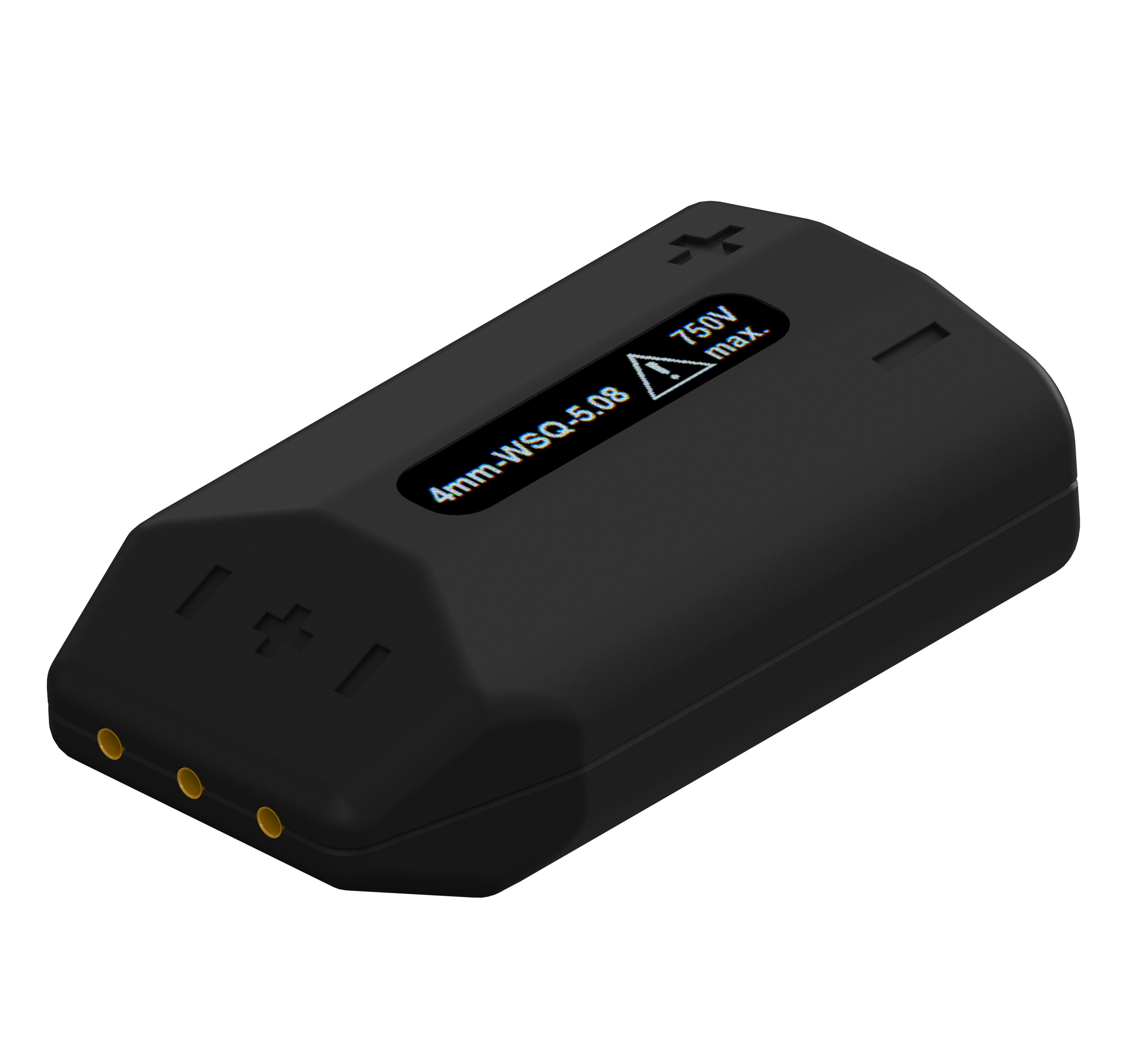

4mm-WSQ-5.08* | 750V DC + AC pk, 1500V Pulse | Lochabstand 5,08mm, (-) (+) (-) |
(*) Beachten Sie die Anforderungen an das Layout.
